IDT晶體振蕩器的抖動第2篇，在IDT公司一切產品設計皆以用戶的需求為主，隨著深度分析市場的需求，結合自身的實力，針對性耐心打磨高質量的產品，主要向市場提供極其具有價值的有源晶振，石英晶振，差分振蕩器等為主，并通過自身不懈的努力，研發出小體積高性能低成本的有源晶振，產品一經推出市場便成功吸引了無數用戶的關注，而在漫長的時光里，該器件為IDT公司的業績創下新高。

IDT的創新時機、互連、PMIC和無線電力解決方案使客戶能夠開發具有創新功能、改進性能和延長電池壽命的移動和個人電子產品。

IDT是為4G、5G和云計算等無線基礎設施應用而設計的高性能的領先創新者。解決方案包括行業領先的射頻信號鏈產品,串行RapidIO®,和先進的時機。

IDT晶振在德國的全資子公司- IDT歐洲有限公司(前身為ZMD AG)運營其卓越的汽車中心。本公司卓越的子公司/中心是ts - 16949，根據iso26262的標準，支持功能性安全要求。了解更多關于IDT的汽車質量。

測量抖動

介紹了抖動的基本概念它是合乎邏輯和直截了當的；事實上，這是一種測量理想波形和非理想波形之間的差異。然而實際上，進行測量可能會非常復雜。在前面的例子中，我們將測量信號與理論上理想的信號。然而，在現實世界中，沒有一個信號是完美的要進行測量，必須有一個干凈的信號進行比較即具有非常小噪聲的信號。

周期和周期間抖動
周期抖動是時鐘周期的位置之間的差異應該是和它看起來是的點。這是時間理想脈沖到達的時間與當脈搏真正到達時。IDT晶體振蕩器的抖動第2篇
周期間石英晶體振蕩器抖動是兩個連續時鐘之間的差異周期，由此引入系統的抖動導致下一個理想信號。

例如，考慮一個在地和+Vs，具有標稱周期T。然而，抖動導致波形在某個時間到達。我們可以說循環到循環抖動為T-T。周期間的抖動很難測量為理想波形是基于先前波形的周期。為了找到下一個周期到周期的抖動，我們將比較上一周期的下一個周期。這通常需要使用能夠測量更快信號的高速計時設備而不是波形的頻率。
另一種方法是使用參考信號與感興趣的分量相同的標稱頻率。來源將需要具有可控的頻率。我們需要消除所有外部干擾與合適的反饋系統。我們也需要創建一個反饋循環來保持他們的平均值較長術語頻率相同，這被稱為鎖相。您將可控源“鎖定”到的組件興趣比較他們的長期平均頻率。這消除了隨機行走的問題，因為它允許可控源時行走的測量信號由于反饋回路，“行走”的量相等。
即使組件被鎖定在循環中，它仍然可以抖動。出于測量目的，我們感興趣的是信號越過閾值電壓。（我們的定義點感興趣的；在前面的例子中是Vs的1/2在X軸上。）

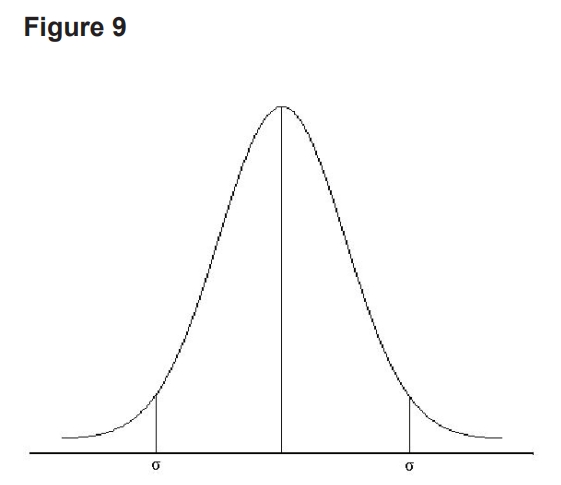

均方根抖動(σ) 記錄的數據呈現為高斯分布曲線按照所示的例子，也就是說它如下正態分布模式。通常情況下是這樣的抖動的隨機來源。

一個有趣的觀察可以從高斯這些數據的分布。我們可以建立根均值寬度乘以抖動的平方。此外，我們還可以觀察到平均抖動為0，這僅是理想化的情況高斯分布。

峰間抖動
描述測量抖動的另一種方法是顯示取一個相當大的倍數得到的峰間值均方根值的。一個常見的選擇是使用峰對峰（pk-pk）值為14σ。任何超出此范圍的值都將足夠罕見，幾乎可以忽略不計一個在兩點之間有界的系統這種情況下系統的有界邊。但是，請注意有界邊不允許任何輸出水平的波動高于或低于規定邊緣。圖9。

對于既不適合高斯也不適合有界的系統場景我們使用一個類似的過程用于高斯系統。我們取平均值樣本從這一點移動到足夠遠的地方這些點上的抖動很少，可以考慮可以忽略不計。

抖動的頻率分析

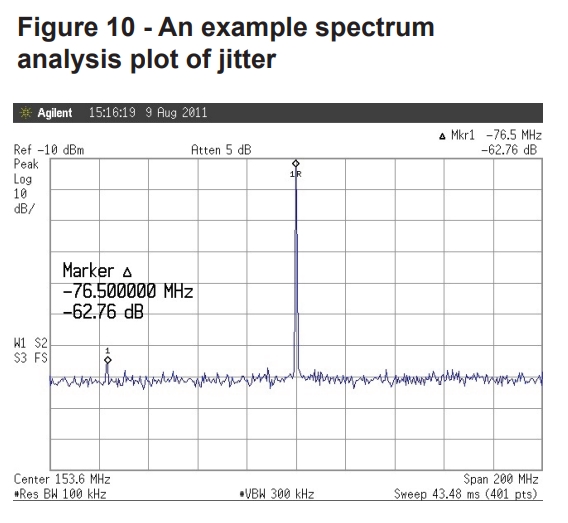

顯示抖動的另一種方法是測量頻率領域通常通過使用頻譜分析儀。我們再次將其與干凈的無噪聲源進行比較如上所述，兩個相位鎖定以允許行走。在里面在理想的世界中，我們將在顯示，但在現實中，它將顯示一個明確的信號兩邊各有一條裙子；這些裙子是抖動破壞了信號。也可能存在低振幅通常由于到粉紅色噪音。IDT晶體振蕩器的抖動第2篇.

圖10。請注意主信號和隨著波形變寬并遠離主頻。

量化抖動上面我們展示了如何通過簡單地量化噪聲信噪比的使用，而抖動我們通常把它表示為期望的時間差脈搏和實際到達的脈搏。對于以下系統工作在兆赫范圍內，通常量化以皮秒為單位的抖動測量。

振蕩器中的抖動

振蕩器中的抖動只能由隨機源產生如果它們設計正確并且輸出頻率匹配晶體的固有諧振頻率。這個OSC振蕩器中的隨機抖動應該足夠小以皮秒為單位進行測量。應該是這樣對于所有振蕩器，甚至對于那些輸出是從晶體正弦波輸出導出的方波信號的振蕩器。

Jitter in Oscillators

Jitter in oscillators should arise only from random sources if they are correctly designed and the output frequency matches the natural resonant frequency of the crystal. The random jitter in the oscillators should be sufficiently small as to be measured in picoseconds. This should be the case for all oscillators even for those whose output is a squarewave signal derived from the sine-wave output of the crystal oscillator.

原廠代碼	品牌	參數	型號	類型	頻率	輸出
FVXO-HC73B-16	IDT振蕩器	OSC VCXO 16.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	16MHz	HCMOS
FVXO-HC73B-13.824	IDT振蕩器	OSC VCXO 13.824MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	13.824MHz	HCMOS
FVXO-HC73B-13.56874	IDT振蕩器	OSC VCXO 13.56874MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	13.56874MHz	HCMOS
FVXO-HC73B-13.5	IDT振蕩器	OSC VCXO 13.5MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	13.5MHz	HCMOS
FVXO-HC73B-13.40155	IDT振蕩器	OSC VCXO 13.40155MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	13.40155MHz	HCMOS
FVXO-HC73B-13	IDT振蕩器	OSC VCXO 13.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	13MHz	HCMOS
FVXO-HC73B-12.288	IDT振蕩器	OSC VCXO 12.288MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	12.288MHz	HCMOS
FVXO-HC73B-11.28845	IDT振蕩器	OSC VCXO 11.28845MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	11.28845MHz	HCMOS
FVXO-HC73B-10.7	IDT振蕩器	OSC VCXO 10.7MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	10.7MHz	HCMOS
FVXO-HC73B-10	IDT振蕩器	OSC VCXO 10.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	10MHz	HCMOS
FVXO-HC73B-7.68	IDT振蕩器	OSC VCXO 7.68MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	7.68MHz	HCMOS
FVXO-HC73B-4.096	IDT振蕩器	OSC VCXO 4.096MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	4.096MHz	HCMOS
FVXO-HC73B-2.6248	IDT振蕩器	OSC VCXO 2.6248MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	2.6248MHz	HCMOS
FXO-HC538-64	IDT振蕩器	OSC XO 64.000MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	64MHz	HCMOS
FXO-HC538-62.5	IDT振蕩器	OSCILLATOR XO 62.5MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	62.5MHz	HCMOS
FXO-HC738-67.10886	IDT振蕩器	OSC XO 67.10886MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	67.10886MHz	HCMOS
FXO-HC738-66.6667	IDT振蕩器	OSC XO 66.6667MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	66.6667MHz	HCMOS
FXO-HC738-66.666	IDT振蕩器	OSC XO 66.666MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	66.666MHz	HCMOS
FXO-HC738-66.6	IDT振蕩器	OSCILLATOR XO 66.6MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	66.6MHz	HCMOS
FXO-HC738-65.536	IDT振蕩器	OSC XO 65.536MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	65.536MHz	HCMOS
FXO-HC738-64	IDT振蕩器	OSC XO 64.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	64MHz	HCMOS
FXO-HC738-63	IDT振蕩器	OSC XO 63.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	63MHz	HCMOS
FXO-HC738-62.5	IDT振蕩器	OSCILLATOR XO 62.5MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	62.5MHz	HCMOS
FXO-HC738-62.497656	IDT振蕩器	OSC XO 62.497656MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	62.497656MHz	HCMOS
FXO-HC738-62.208	IDT Crystal	OSC XO 62.208MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	62.208MHz	HCMOS
FXO-HC738-61.44	IDT振蕩器	OSCILLATOR XO 61.44MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	61.44MHz	HCMOS
FXO-HC738-60	IDT振蕩器	OSC XO 60.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	60MHz	HCMOS
FXO-HC530R-106.25	IDT振蕩器	OSC XO 106.25MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	106.25MHz	HCMOS
FXO-HC530R-100	IDT振蕩器	OSC XO 100.000MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	100MHz	HCMOS
FXO-HC535-106.25	IDT振蕩器	OSC XO 106.25MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	106.25MHz	HCMOS
FXO-HC535-100.2	IDT振蕩器	OSCILLATOR XO 100.2MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	100.2MHz	HCMOS
FXO-HC730R-106	IDT振蕩器	OSC XO 106.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	106MHz	HCMOS
FXO-HC735-106	IDT振蕩器	OSC XO 106.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	106MHz	HCMOS
FXO-HC735-101	IDT振蕩器	OSC XO 101.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	101MHz	HCMOS
FXO-HC536R-88.4736	IDT振蕩器	OSC XO 88.4736MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	88.4736MHz	HCMOS
FXO-HC536R-85.501054	IDT振蕩器	OSC XO 85.501054MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	85.501054MHz	HCMOS
FXO-HC536R-84	IDT振蕩器	OSC XO 84.000MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	84MHz	HCMOS
FXO-HC536R-81.982492	IDT振蕩器	OSC XO 81.982492MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	81.982492MHz	HCMOS
FXO-HC736R-89.6	IDT振蕩器	OSCILLATOR XO 89.6MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	89.6MHz	HCMOS
FXO-HC736R-88.4736	IDT振蕩器	OSC XO 88.4736MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	88.4736MHz	HCMOS
FXO-HC736R-83.3	IDT振蕩器	OSCILLATOR XO 83.3MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	83.3MHz	HCMOS
FXO-HC736R-83	IDT振蕩器	OSC XO 83.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	83MHz	HCMOS
FXO-HC528-33.33	IDT振蕩器	OSCILLATOR XO 33.33MHZ HCMOS SMD	XPRESSO™ FXO-HC52	XO (Standard)	33.33MHz	HCMOS
FXO-HC528-26	IDT振蕩器	OSC XO 26.000MHZ HCMOS SMD	XPRESSO™ FXO-HC52	XO (Standard)	26MHz	HCMOS
FXO-HC528-24	IDT振蕩器	OSC XO 24.000MHZ HCMOS SMD	XPRESSO™ FXO-HC52	XO (Standard)	24MHz	HCMOS
FXO-HC728-40	IDT振蕩器	OSC XO 40.000MHZ HCMOS SMD	XPRESSO™ FXO-HC72	XO (Standard)	40MHz	HCMOS
FXO-HC728-33.33	IDT振蕩器	OSCILLATOR XO 33.33MHZ HCMOS SMD	XPRESSO™ FXO-HC72	XO (Standard)	33.33MHz	HCMOS
FXO-HC728-25.000938	IDT振蕩器	OSC XO 25.000938MHZ HCMOS SMD	XPRESSO™ FXO-HC72	XO (Standard)	25.000938MHz	HCMOS
FVXO-HC53B-62.5	IDT振蕩器	OSC VCXO 62.5MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	62.5MHz	HCMOS
FVXO-HC53B-61.44	IDT振蕩器	OSC VCXO 61.44MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	61.44MHz	HCMOS
FVXO-HC53BR-59.49767	IDT振蕩器	OSC VCXO 59.49767MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	59.49767MHz	HCMOS
FVXO-HC53BR-44.8	IDT振蕩器	OSC VCXO 44.8MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	44.8MHz	HCMOS
FVXO-HC53BR-35.328	IDT振蕩器	OSC VCXO 35.328MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	35.328MHz	HCMOS
FVXO-HC53BR-28.6363	IDT振蕩器	OSC VCXO 28.6363MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	28.6363MHz	HCMOS
FVXO-HC53BR-22.1184	IDT振蕩器	OSC VCXO 22.1184MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	22.1184MHz	HCMOS
FVXO-HC53BR-19.84375	IDT振蕩器	OSC VCXO 19.84375MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	19.84375MHz	HCMOS
FVXO-HC53BR-19.44	IDT振蕩器	OSC VCXO 19.44MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	19.44MHz	HCMOS
FVXO-HC53BR-19.2	IDT振蕩器	OSC VCXO 19.2MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	19.2MHz	HCMOS
FVXO-HC53BR-16.384	IDT振蕩器	OSC VCXO 16.384MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	16.384MHz	HCMOS
FVXO-HC53BR-13	IDT振蕩器	OSC VCXO 13.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	13MHz	HCMOS
FVXO-HC53BR-4.754	IDT振蕩器	OSC VCXO 4.754MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	4.754MHz	HCMOS
FVXO-HC53BR-3.2768	IDT振蕩器	OSC VCXO 3.2768MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	3.2768MHz	HCMOS
FVXO-HC73B-68.736	IDT振蕩器	OSC VCXO 68.736MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	68.736MHz	HCMOS
FVXO-HC73B-67.6	IDT振蕩器	OSC VCXO 67.6MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	67.6MHz	HCMOS
FVXO-HC73B-66	IDT振蕩器	OSC VCXO 66.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	66MHz	HCMOS
FVXO-HC73B-65	IDT振蕩器	OSC VCXO 65.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	65MHz	HCMOS
FVXO-HC73B-62.5	IDT振蕩器	OSC VCXO 62.5MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	62.5MHz	HCMOS
FVXO-HC73B-62.208	IDT振蕩器	OSC VCXO 62.208MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	62.208MHz	HCMOS
FVXO-HC73B-61.44	IDT振蕩器	OSC VCXO 61.44MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	61.44MHz	HCMOS
FVXO-HC73BR-52	IDT振蕩器	OSC VCXO 52.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	52MHz	HCMOS
FVXO-HC73BR-49.664	IDT振蕩器	OSC VCXO 49.664MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	49.664MHz	HCMOS
FVXO-HC73BR-45.696	IDT振蕩器	OSC VCXO 45.696MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	45.696MHz	HCMOS
FVXO-HC73BR-44.736	IDT振蕩器	OSC VCXO 44.736MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	44.736MHz	HCMOS
FVXO-HC73BR-44	IDT振蕩器	OSC VCXO 44.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	44MHz	HCMOS
FVXO-HC73BR-43.56	IDT振蕩器	OSC VCXO 43.56MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	43.56MHz	HCMOS
FVXO-HC73BR-40.96	IDT振蕩器	OSC VCXO 40.96MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	40.96MHz	HCMOS
FVXO-HC73BR-40.00833	IDT振蕩器	OSC VCXO 40.00833MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	40.00833MHz	HCMOS
FVXO-HC73BR-40.0079	IDT振蕩器	OSC VCXO 40.0079MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	40.0079MHz	HCMOS
FVXO-HC73BR-40.0075	IDT振蕩器	OSC VCXO 40.0075MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	40.0075MHz	HCMOS
FVXO-HC73BR-38.88	IDT振蕩器	OSC VCXO 38.88MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	38.88MHz	HCMOS
FVXO-HC73BR-37.056	IDT振蕩器	OSC VCXO 37.056MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	37.056MHz	HCMOS
FVXO-HC73BR-36.864	IDT振蕩器	OSC VCXO 36.864MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	36.864MHz	HCMOS

可編程有源晶體振蕩器中的抖動通常是由于其輸出頻率生成。它們通常使用鎖相環（PLL）頻率產生的方法，這可以增加他們對抖動的易感性，通常在100ps-rms的數量級?？紤]可能引起的抖動是有用的外部系統的系統。如果低抖動信號對于系統的工作至關重要，然后選擇具有低抖動值的組件是不夠的，并且是一個決策應該設計一種將抖動最小化的電路。

例如，屏蔽組件和電路干擾可能足夠或放置一個簡單的RC濾波器在電源線中可以幫助衰減所有的高壓波紋來自電源。振蕩器的輸出信號可能是純凈的，但它所在的電路可能容易受到噪聲和抖動的影響。

The jitter in programmable crystal oscillators is generally larger due to the way in which their output frequency is generated. They usually use a phase locked loop (PLL) method of frequency generation and this can increase their susceptibility to jitter, usually in the order of 100ps rms. It is useful to consider the jitter that may be induced into the system from external systems. If a low jitter signal is essential to the workings of the system then choosing a component with low jitter values isn’t enough and a decision should be made to design a circuit that minimises jitter. For example shielding the component and circuitry from interference may be sufficient or placing a simple RC-filter in the supply line may help attenuate all high voltage ripples from the power supply. The output signal from the oscillator may be pure and clean however the circuit in which it lies may be easily susceptible to noise and jitter.

抖動效果

由于大多數數字系統都依賴于通用時鐘總線關心電路是否能承受任何輕微的時鐘脈沖定時的變化。

Jitter Effects

As most digital systems rely on a universal clock bus, we are concerned in whether a circuit can tolerate any slight changes in clock pulse timing.

在數字通信系統中，編碼數據是通常通過長距離發送，然后進行解碼一旦收到。然而，需要有一個共同的時鐘，以允許對脈沖進行解碼，并且如果時鐘中的任何一個受到抖動的影響，數據可能會丟失從源頭上講誠信。同樣值得考慮的是應用程序，然后選擇合適的晶體振蕩器。

In digital communication systems, the encoded data is usually sent over long distances and it is then decoded once received. However there needs to be a common clock to allow for the pulse to be decoded and if the clock of either is affected by jitter there may be some loss in data integrity from the source. Again it is worth considering your application before choosing an appropriate crystal oscillator.
