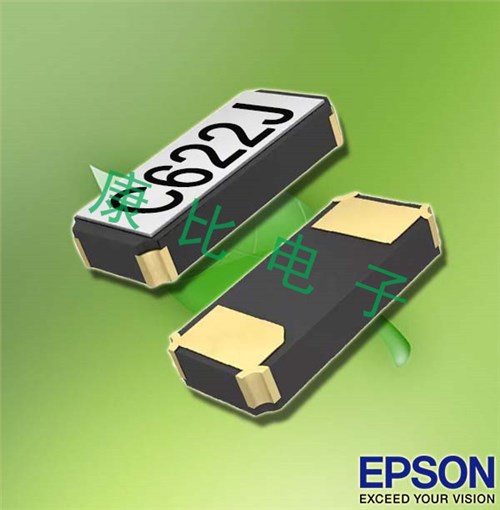

日本愛普生晶振FC-135,Q13FC1350000300時鐘晶體,貼片無源晶振在追求極致的工藝與優質的產品質量同時,愛普生公司十分擅長于制作32.768K晶振,并確保所生產出來的產品性能與質量,在工藝方面的技術更是無人可及,利用自身龐大的影響力,不斷擴大自我的邊界,使得愛普生公司所打磨出來的產品必然成為時代的寵兒,同樣也得到電子產品,智能家居,物聯網等行業的青睞,也注定了愛普生晶振非凡的一生.
Q13FC1350000300晶振參數圖
|
愛普生晶振規格 |
單位 |
石英晶振基本條件 |
|
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+85°C |
標準溫度 |
|
激勵功率 |
DL |
1.0μW Max. |
推薦:1μW～100μW |
|
頻率公差 |
f_— l |
±50 × 10-6(標準), |
+25°C對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C～+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF,9pF,12.5pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |

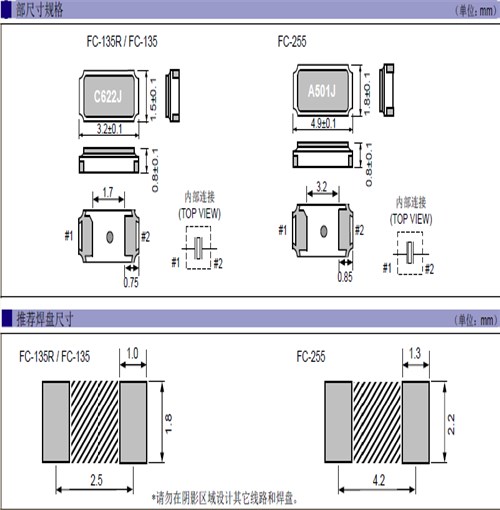

日本愛普生晶振FC-135,Q13FC1350000300時鐘晶體 尺寸圖
Q13FC1350000100晶振使用注意事項
粘合劑
請勿使用可能導致32.768KHZ貼片晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.日本愛普生晶振FC-135,Q13FC1350000300時鐘晶體
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致32.768K晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的無源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無源晶振無法產生振蕩和/或非正常工作.
| 編碼 | LxWxH/尺寸 | Model/型號 | Frequency/頻率 | CL Value/負載 | Freq.tol./頻率 @+25°C | Oper. Temper. Range/工作溫度 |
| Q13FC1350000100 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 7 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13FC1350000200 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350000300 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350000400 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350000500 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 12.5 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13FC1350000600 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 9 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13FC1350000800 | 3215貼片晶振 | FC-135 | 32.768000 kHz | 9 pF | +/-30.0 ppm | -40 to +85 °C |
| Q13FC1350000900 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 9 pF | +/-8.0 ppm | -40 to +85 °C |
| Q13FC1350001000 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 15 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350001100 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 12 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350001200 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 8 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350001300 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350001700 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 12.5 pF | +/-30.0 ppm | -40 to +85 °C |
| Q13FC1350001900 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 12.5 pF | -18.0/+22.0 ppm | -40 to +85 °C |
| Q13FC1350003900 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768kHz | 7.5 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13FC1350004900 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 6 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350005700 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 10 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13FC1350006000 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 6 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13FC1350006100 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 6.5 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350006300 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 18 pF | +/-20.0 ppm | -40 to +85 °C |
