頻率：40MHZ
尺寸：3.2*2.5mm
大真空高性能晶體,DSX321G無源諧振器,1N240000AB0J晶振，大真空株式會社KDS晶振自1959年建立以來一直遵從的三個理念"依賴"于"可靠的人""可靠的產品“和”可靠的公司”.作為全球石英貼片晶振制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器(VCXO),溫補晶體振蕩器(TCXO),恒溫晶體振蕩器(OCXO),陶瓷諧振器等晶體器件對全球環境友好.
日本大真空晶振總公司設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件石英晶振以及電子設備生產銷售一體化,包括晶體諧振器,音叉型石英晶體諧振器,晶體應用產品,晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等.大真空高性能晶體,DSX321G無源諧振器,1N240000AB0J晶振.
大真空高性能晶體,DSX321G無源諧振器,1N240000AB0J晶振，超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,壓電石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
大真空高性能晶體,DSX321G無源諧振器,1N240000AB0J晶振，注重所使用水晶、研磨砂的選擇等；注重石英晶振研磨用工裝如：游輪的設計及選擇，從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制，最終使可研磨熱敏晶振晶片的厚度越來越薄，貼片晶振晶片的頻率越來越高，為公司在高頻石英晶振的研發生產打下堅實基礎，提升了晶振廠家的競爭力，使晶振廠家高頻石英晶振的研發及生產領先于國內其它公司。

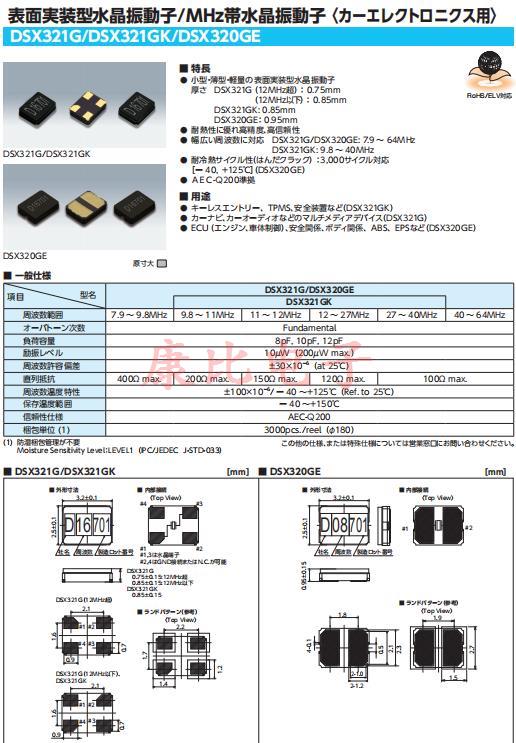

 型名
|
DSX321G/DSX320GE | ||||||||||
| 周波數範囲 | 40MHz |
|
|
|
|||||||
| オーバトーン次數 | Fundamental | ||||||||||
| 負荷容量 | 15pF | ||||||||||
| 勵振レベル | 10μW（200μW max.） | ||||||||||
| 周波數許容偏差 | ±15×10−6 （at 25℃） | ||||||||||
| 直列抵抗 | 400Ω max. | 200Ω max. | 150Ω max. | 120Ω max. | 100Ω max. | ||||||
| 周波數溫度特性 | ±100×10−6/ ー 40 ~＋125℃（Ref. to 25℃） | ||||||||||
| 保存溫度範囲 | ー 40 ~＋150℃ | ||||||||||
| 信頼性仕様 | AEC-Q200 | ||||||||||
| 梱包単位 (1) |
3000pcs./reel（φ180） |
||||||||||
耐焊性:將無源晶體加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
PCB設計指導:
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英SMD晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.大真空高性能晶體,DSX321G無源諧振器,1N240000AB0J晶振.

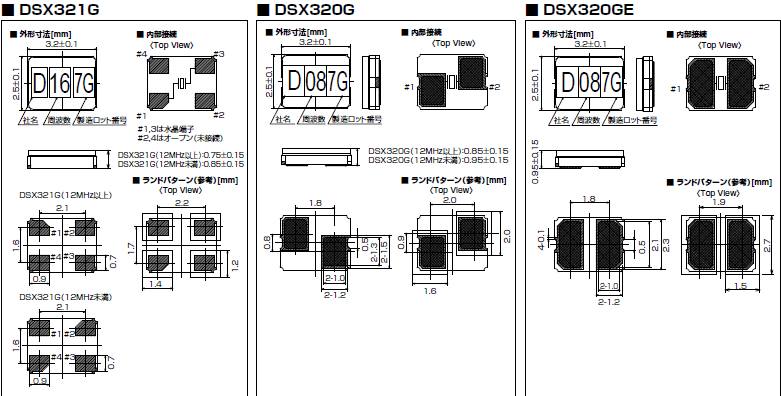

(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
存儲事項:
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些進口晶振產品,并在開封后盡可能進行安裝,以免長期儲藏. 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞.
大真空高性能晶體,DSX321G無源諧振器,1N240000AB0J晶振，KDS晶振通過引進環境會計,公布CO2排放量等措施推進環境的可視化,在商品的開發,制造,銷售,服務等各種過程中,致力于減少溫室效應氣體.提供從材料的選定到廢棄過程中考慮環境質量的產品.加強無源諧振器制度建設,深化環境監管,向環境污染宣戰,促進經濟與環境協調發展.
KDS晶振對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查32.768K,時鐘晶體,貼片石英晶振材料中是否含有RoHS指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件).大真空高性能晶體,DSX321G無源諧振器,1N240000AB0J晶振.
對應無鹵素,燃燒高濃度,包含以溴和氯為代表的"鹵族物質"的塑料等物質時,會產生有毒氣體(二惡英).本公司將沒有使用溴,氯 系列的阻燃材料的產品稱為"無鹵素產品",事業部實現了車載電子高品質進口環保晶振產品的無鹵素化,向客戶提供對環境友好的環保產品.對應制定的綠化商品基準,本公司對達到一定基準的對環境友好的環保產品實行KDS綠化商品的認證.
