所謂等效，是指將電路中某一部分比較復雜的結構用一比較簡單的結構替代，替代之后石英晶振中的電路與原電路對未變換的部分（或稱外部電路）保持相同的作用效果。
電氣性能通常包括電壓、電流、電阻、電容、電感等基本電氣參數，以及由這些參數衍生出的其他性能指標，如功率、功率因數、頻率響應、失真度、噪聲等。 電氣性能對于電氣設備或系統的正常運行和安全使用至關重要。 首先，電氣性能直接影響到設備的工作效率和使用壽命。

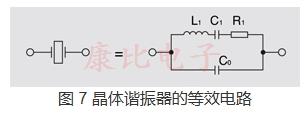

石英晶體諧振器的等效電路通常如圖 7 所示，四個等效常數標記如下：
L1： 等效串聯電感
C1： 等效串聯電容
R1：等效串聯電阻
C0： 分流電容
NDK晶振的主要特性是通過使用這些等效常數得出的。

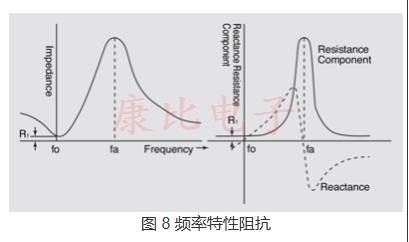

例如，圖 8 顯示了阻抗的頻率特性。
一般的石英晶體振蕩器的電路是電容性的，可以看作是具有負電阻 （-R） 和負載電容 （C 的串聯電路）L），如圖 9 所示

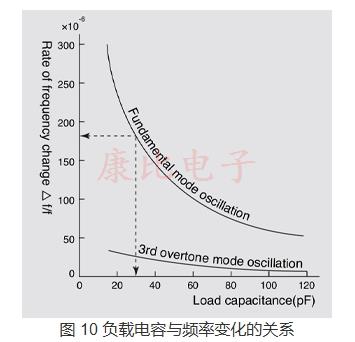

圖 10 顯示了一個例子。
具有較小 C 的泛色晶體
1值比基波的 CL 頻率變化率小。
C1小尺寸晶體諧振器的值小于相同頻率的大尺寸晶體諧振器的值。
因此，對于小型晶體單元，負載電容的頻率變化率較小。
