頻率：16.368MHz
尺寸：2.0*1.6mm
2016貼片晶振,DSB211SDN振蕩器,1XXD16368MGA,大真空溫補晶振 日本大真空晶振總公司設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件石英貼片晶振以及電子設備生產銷售一體化,包括晶體諧振器,音叉型石英晶體諧振器,晶體應用產品,石英晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等.
2016貼片晶振,DSB211SDN振蕩器,1XXD16368MGA,大真空溫補晶振
日本KDS晶振生產的產品中編碼為1XXD16368MGA的DSB211SDN振蕩器，是一款2016貼片晶振，也叫大真空溫補晶振。該晶振2016mm尺寸，支持低電壓操作，低相位噪聲，單封裝結構，多用于手機、GPS/GNSS、工業用無線通信設備等。溫補振蕩器（TCXO）產品本身具有溫度補償作用，高低溫度穩定性：頻率精度高0.5 PPM~2.0 PPM，工作溫度范圍： - 40度~85度，電源電壓：1.8V~3.3V之間可供選擇，產品本身具有溫度電壓控制功能，世界上最薄的晶振封裝。因產品性能穩定、精度高等優勢，被廣泛應用到一些比較高端的數碼通訊產品領域，GPS全球定位系統，智能手機，WiMAX和蜂窩和無線通信等產品，符合RoHS/無鉛。
溫補晶體振蕩器（TCXO）包括數字補償晶體振蕩器和微機補償晶體振蕩器。器件內部采用模擬補償網絡或數字補償方式、利用晶體負載電抗隨溫度的變化而補償晶體元件的頻率－溫度特性，以達到減少其頻率－溫度偏移的晶體振蕩器。
2016貼片晶振,DSB211SDN振蕩器,1XXD16368MGA,大真空溫補晶振

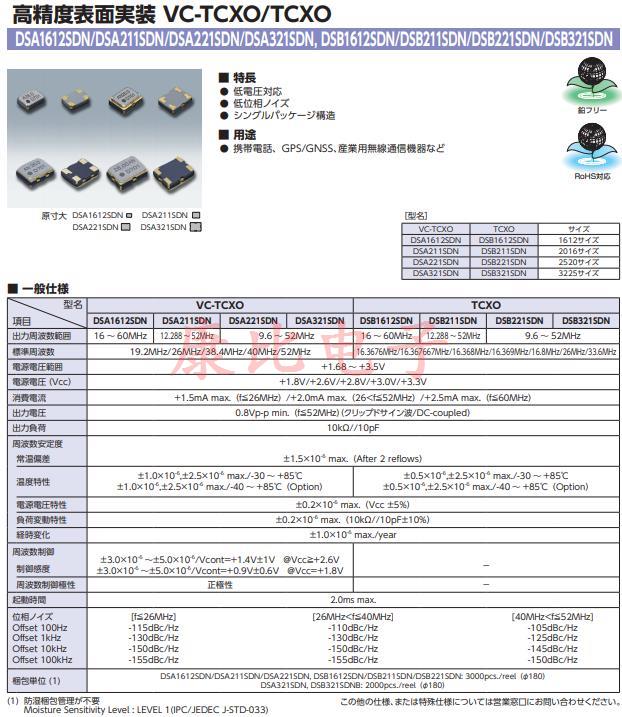

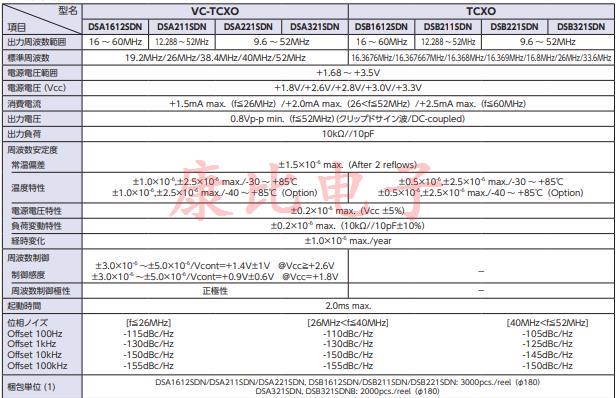

| 類型 | DSB211SDN (TCXO) |
| 頻率范圍 | 12.288?52MHz |
| 標準頻率 | 16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz |
| 電源電壓范圍 | +1.68 to +3.5V |
| 電源電壓 （VCC) | +1.8V / +2.6V / +2.8V / +3.0V / +3.3V |
| 電流消耗 |
+1.5mA max. (f≦26MHz) / +2.0mA max. (26 |
| 輸出電平 | 0.8Vp-p min. (f≦52MHz) (Clipped Sinewave/DC-coupled) |
| 輸出負載 | 10kΩ//10pF |
| 頻率穩定性 |
±0.5×10-6，±2.5×10-6 以下 / -30 至 +85°C
±0.5×10-6，±2.5×10-6 以下 / -40 至 +85°C
|
| 啟動時間 | 最大 2.0ms |
| 包裝單位 | 3000 個/卷 （Φ180） |
2016貼片晶振,DSB211SDN振蕩器,1XXD16368MGA,大真空溫補晶振
2016貼片晶振,DSB211SDN振蕩器,1XXD16368MGA,大真空溫補晶振
耐焊性:將無源晶體加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
PCB設計指導:
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于壓電石英晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

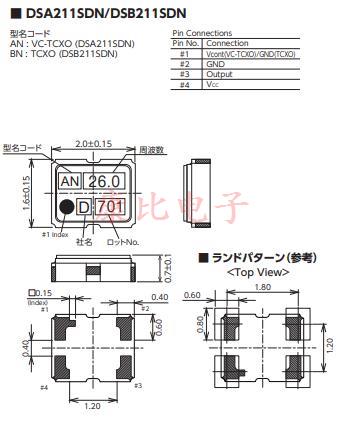

(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
存儲事項:
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些進口晶振產品,并在開封后盡可能進行安裝,以免長期儲藏. 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞.
