美國瑞斯克為您解鎖溫補晶體振蕩器相關知識CVT25-13.000,6G晶振物料

返回列表 來源：*** 查看手機網址
掃一掃!美國瑞斯克為您解鎖溫補晶體振蕩器相關知識CVT25-13.000,6G晶振物料掃一掃!
 瀏覽：- 發布日期：2023-06-26 09:52:20【大 中 小】
分享到：

美國瑞斯克為您解鎖溫補晶體振蕩器相關知識CVT25-13.000,6G晶振物料,隨著行業的快速發展，如今已然是有源振蕩器產品的市場，CRYSTEK公司利用自身的優勢開發高品質的溫補晶振產品，并得到無數用戶的一致好評，主流溫補晶體振蕩器編碼CVT25-13.000，尺寸為3225mm，頻率為13MHZ，型號CVT25是一個剪切正弦波TCXO工作在3.0伏特。振蕩器利用數字溫度補償提供穩定的頻率輸出。輸出信號中沒有子諧波。產品主要應用范圍：GSM，GPRS，3G，CDMA，W-CDMA等領域。

TCXO是一種溫度補償晶體振蕩器，只要在變化的溫度環境中需要特別高的穩定性，即當振蕩器的頻率偏差在其整個工作溫度范圍內必須最小時，就可以使用。

原廠代碼 品牌 型號 類型  頻率 頻率穩定度      工作溫度
CCSO-914X-250.000 CRYSTEK振蕩器 CCSO SO (SAW) 250MHz ±100ppm -40°C ~ 85°C
CCSO-914X-1000.000 CRYSTEK振蕩器 CCSO SO (SAW) 1GHz ±100ppm -40°C ~ 85°C
CCSO-914X3-1000 CRYSTEK振蕩器 CCSO SO (SAW) 1GHz ±120ppm -40°C ~ 85°C
CVCSO-914-1000 CRYSTEK振蕩器 CVCSO VCSO (SAW) 1GHz +100ppm -20°C ~ 70°C
CXOH20-BP-10.000 CRYSTEK振蕩器 CXOH20 TCXO 10MHz ±1ppm -10°C ~ 60°C
CCSO-014-1090.000 CRYSTEK振蕩器 CCSO SO (SAW) 1.09GHz ±250ppm -55°C ~ 105°C
CVCSO-914-245.760 CRYSTEK振蕩器 CVCSO-914 VCSO (SAW) 245.76MHz ±200ppm -20°C ~ 70°C
CVS575-622.080 CRYSTEK振蕩器 CVS575 VCSO (SAW) 622.08MHz ±150ppm -20°C ~ 70°C
CVS575S-500.000 CRYSTEK振蕩器 CVS575S VCSO (SAW) 500MHz -150ppm, +100ppm -20°C ~ 70°C
PPRO30-10.000 CRYSTEK振蕩器 PPRO TCXO 10MHz ±2.5ppm -40°C ~ 85°C
RFPRO33-500.000 CRYSTEK振蕩器 RFPRO SO (SAW) 500MHz -150ppm, +100ppm -20°C ~ 70°C
RFPRO33-1000.000 CRYSTEK振蕩器 RFPRO SO (SAW) 1GHz -150ppm, +100ppm -20°C ~ 70°C
PPRO30-40.000 CRYSTEK振蕩器 PPRO TCXO 40MHz ±2.5ppm -20°C ~ 75°C
CCSO-914X-245.760 CRYSTEK振蕩器 CCSO SO (SAW) 245.76MHz ±150ppm -40°C ~ 85°C
CVS575-500.000 美國瑞斯克晶振 CVS575 VCSO (SAW) 500MHz ±150ppm -20°C ~ 70°C
PPRO30-13.000 CRYSTEK振蕩器 PPRO TCXO 13MHz ±2.5ppm -20°C ~ 75°C
PPRO30-26.000 CRYSTEK振蕩器 PPRO TCXO 26MHz ±2.5ppm -20°C ~ 75°C
CVT25-38.400 CRYSTEK振蕩器 CVT25 TCXO 38.4MHz ±2.5ppm -30°C ~ 75°C
CVT25-13.000 CRYSTEK振蕩器 CVT25 TCXO 13MHz ±2.5ppm -30°C ~ 75°C
CVT25-19.200 CRYSTEK振蕩器 CVT25 TCXO 19.2MHz ±2.5ppm -30°C ~ 75°C
CVT25-26.000 CRYSTEK振蕩器 CVT25 TCXO 26MHz ±2.5ppm -30°C ~ 75°C
CVT25-33.600 CRYSTEK振蕩器 CVT25 TCXO 33.6MHz ±2.5ppm -30°C ~ 75°C
PPRO30-19.200 CRYSTEK振蕩器 PPRO TCXO 19.2MHz ±2.5ppm -20°C ~ 75°C
CO27VH15DE-02-10.000 CRYSTEK振蕩器 CO27 OCXO 10MHz ±200ppb -20°C ~ 80°C
CO27VS12DE-02-10.000 CRYSTEK振蕩器 CO27 OCXO 10MHz ±200ppb -20°C ~ 80°C
CO27VS05DE-02-10.000 CRYSTEK振蕩器 CO27 OCXO 10MHz ±200ppb -20°C ~ 80°C
有源晶體振蕩器使用石英晶體板，所謂的“空白”是產生穩定和精確的參考頻率的最經濟的解決方案。然而，它們的頻率精度因環境溫度而異。在25°C的溫度下，精確度最高。環境溫度偏離25°C越遠，頻率偏差將根據特定特征而改變。

溫度和頻率偏差之間的關系可以使用三次多項式函數來近似。A5泰國(Thailand)度函數也可以用于更精確的曲線擬合。美國瑞斯克為您解鎖溫補晶體振蕩器相關知識CVT25-13.000,6G晶振物料

tu 16

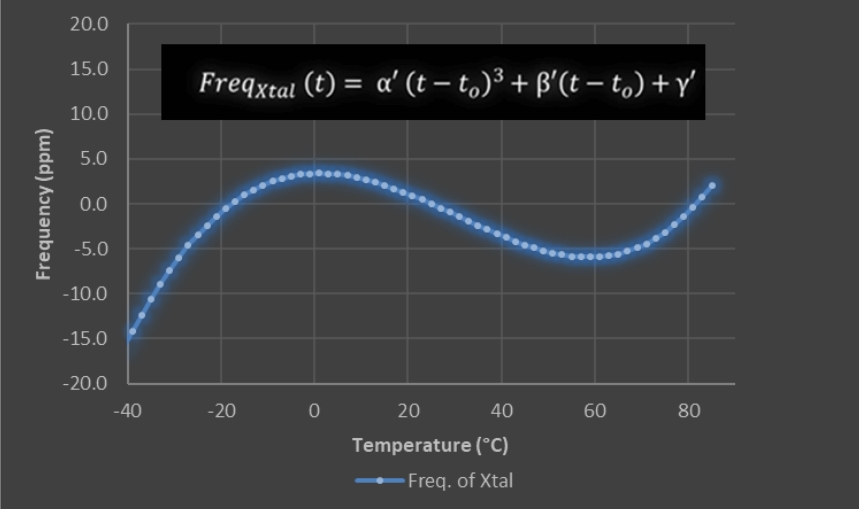

圖1:AT切割石英坯體的頻率/溫度曲線，用于許多XOs

TCXO的設計和功能

TCXOs在-40°C至85°C的整個工作溫度范圍內抑制頻率偏差，從而實現高達0.5ppm的頻率穩定性。

在下文中，將通過仔細觀察其基本架構來詳細解釋TCXO晶振的功能。通常，TCXO由五個功能塊組成(圖2)，下面將對每個功能塊進行更詳細的描述。

tu 17

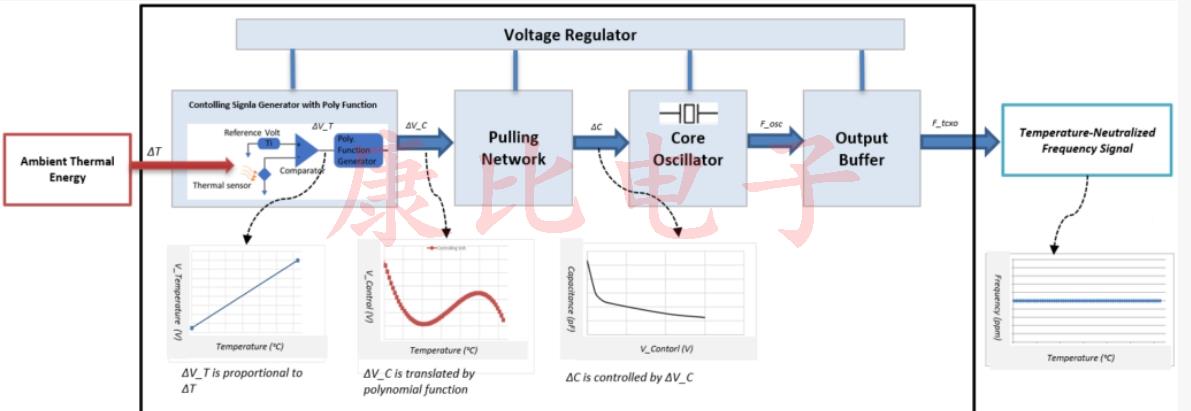

圖2:基本的TCXO架構

1)用多項式函數控制信號發生器

控制信號發生器是TCXO的心臟。第一步，它借助內置溫度傳感器觀察環境溫度(δT)的變化。使用具有預定義基準電壓的比較器，檢測到的溫度(δT)將被轉換為比例溫度電壓(V_T)。在下一步驟中，使用多項式函數發生器將溫度電壓(V_T)轉換成特定的控制電壓(V_C)。

tu 18

圖3:根據多項式函數創建控制電壓(V_C ),該多項式函數是振蕩器F/T特性的反函數。

綜上所述，可以說控制電壓V_C(紅色曲線)遵循預定義的處理，反映了振蕩器的溫度感知(藍色曲線)。然而，由于所有的晶體坯都有各自的溫度特性，因此需要進行逐塊補償，以確定每個晶體坯的多項式函數系數。因此，TCXOs特別精確，但也比其他類型的振蕩器更貴。

2)拉動網絡

該電路利用控制電壓(δV _ C)來校正溫度變化引起的振蕩器頻率偏差。

為了理解控制電壓如何校準頻率，看一下下面的等式是有幫助的:

\[ fosc=1/(2*pi*\sqrt(L*C)) \]

因此，OSC振蕩器的諧振頻率由兩個等效變量決定:石英的等效電感(L)和等效電容(C)。作為任何石英坯的自然屬性，電感(L)隨著溫度變化而變化。因此，只有通過調節由ASIC控制的電容(C)才能補償這些變化。

變?nèi)荻O管陣列用于通過互補地改變電容(δC)來抵消晶體坯的溫度效應。當溫度上升導致晶體坯的等效電感(L)上升時，等效電容(C)將被變?nèi)荻O管陣列互補地拉低。

變?nèi)荻O管根據電壓改變其電容，因此此時上述控制電壓(V_C)開始起作用。簡而言之，變?nèi)荻O管陣列使用控制電壓(V_C)來調節等效電容(C ),以抵消單個晶體坯的諧振頻率在可變溫度下的變化。

3)核心振蕩器

除了這些溫度補償電路，TCXO自然也有一個普通的振蕩器電路，優化產生所需的頻率。

4)電壓調節器

組件是一種“保護機制”。目的是調節從外部施加到TCXO的電壓，以防止TCXO內的任何電壓波動，例如由電源噪聲引起的電壓波動。

5)輸出緩沖器

另一種保護機制。它將晶體振蕩器與任何外部負載變化隔離開來。因此，輸出負載電容的變化不會影響諧振頻率的精度。

TCXO:典型的應用領域

由于其巨大的頻率穩定性，TCXOs特別適合電信中的無線應用。這些組件在物聯網領域、GPS應用和眾多消費產品中也有很大的需求。

由于每個應用都有其特定的要求，Crystek晶振提供了一個各種不同尺寸的TCXOs及其CVT系列。專門設計用于導航系統(GPS、GNSS等)。).
