IDT低抖動有源晶體振蕩器第1篇，IDT公司致力于為用戶提供創新型的產品為主，憑借著出色的穩定性能使得在電子行業大放異彩，并通過自身的努力，不斷打磨自身的產品和自身的核心競爭力，隨著幾十年來的積累，如今已然到了爆發期，并切合用戶實際需求，開發小體積高品質的石英晶體振蕩器，產品采用創新設計理念，結合高超技術打磨而成，對于IDT公司而言也是突破型的里程碑。

IDT開發了與數字系統相結合的半導體解決方案，例如處理器和內存，彼此之間，以及物理世界。在IDT，我們認為作為一個行業領導者，我們在解決我們星球上一些最偉大的社會和環境挑戰方面發揮了關鍵作用。IDT致力于通過網站運營和產品開發，持續改進作為一個全球性的組織。

IDT的集成電路用于世界各地的通信、計算和消費行業。IDT總部位于加州圣何塞市，在世界各地都設有設計、運營和銷售設施。

頻率系統性能的衡量標準是穩定性，即在適當?shù)臅r間內頻率的波動水平測量目標是將這些波動保持在最低限度；然而，噪聲和抖動在系統中是不可避免的，并且可能對性能產生負面影響.

抖動基本介紹
考慮一個有兩種狀態的信號，“開”或“關”。此信號具有脈沖之間的恒定時間段和所有脈沖相等長度。
由于信號的性質，很容易預測下一個脈沖的時間將到達。如果您想建立一個利用該脈沖的性質；例如，如果兩個脈沖之間的時間你可以做一個非常簡單的計時裝置根據該信號。

然而，事實上沒有什么是這么簡單的。再次考慮信號但現在也要考慮一些破壞它的東西。這種“噪音”，無論是來自在脈沖或外部參數內，偶爾會導致脈沖提前到達。

這本質上是抖動，可能會引起系統退化。

噪波基礎
OSC振蕩器噪聲是來自內部或外部來源，有些是不可避免的，而另一些則可以刪除來自系統。

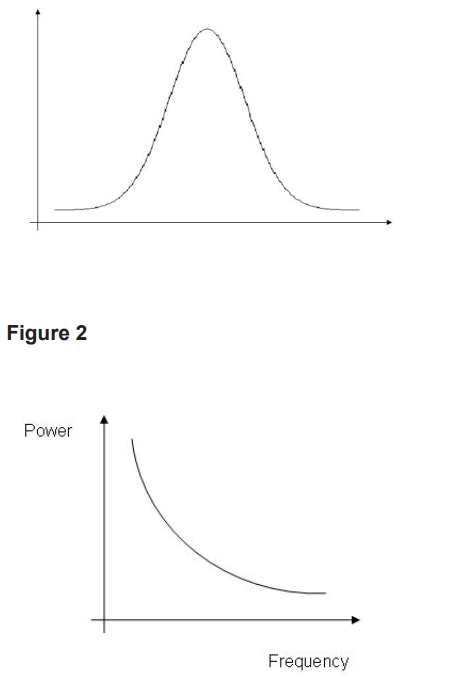

內部噪聲(約翰遜-奈奎斯特噪聲) 有時被稱為熱噪聲或白噪聲元件內電荷載流子的熱運動。這噪聲水平取決于電阻和溫度分量和在所有頻率上是相同的，因此是不可約的。約翰遜噪聲與帶寬和的變化成正比它本質上是高斯型的。這可以從功率譜中導出密度。高斯意味著它均勻地分布在中心的兩邊點，中心點為平均值。這是一個鐘或正常曲線如圖1所示。IDT低抖動有源晶體振蕩器第1篇

散粒噪聲

組成電流的電子的離散性質也在部件中引入噪聲。這在變得非常重要極低電流應用。這也是白不可約的。

閃爍噪聲盡管約翰遜噪聲和散粒噪聲與電路無關元件設計，閃爍噪聲不是。閃爍噪聲(也稱為粉紅噪聲)在低頻占優勢，并且是由于瞬態組件性能的波動。它遵循一個相似的趨勢冪=1/f，其中f是頻率。由此可見，力量隨著頻率的增加，閃爍噪聲趨于0。圖二。IDT低抖動有源晶體振蕩器第1篇.

外噪聲

這是一種干涉。例子包括50Hz電源電源線、電容和磁耦合。這可以是糟糕的電路設計加劇了這種情況，如果沒有正確的預先考慮成為一個問題。

隨機行走
這是晶體結構本身固有的，包括環境源，如沖擊和振動。這些是影響晶體本身結構的長期因素，可能會導致這種情況立即的討論被忽略。隨機游動通常定義為小于10Hz并且沒有抖動。

量化噪聲
通常以信噪比（SNR）形式給出：在SNR=20log10時的分貝（Vs2/VN2）（1）其中Vs和VN是信號和噪聲的均方根電壓分別地.

原廠代碼	品牌	參數	型號	類型	頻率	輸出
FXO-HC738-11.907	IDT振蕩器	OSC XO 11.907MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	11.907MHz	HCMOS
FXO-HC738-11.2896	IDT振蕩器	OSC XO 11.2896MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	11.2896MHz	HCMOS
FXO-HC738-8	IDT振蕩器	OSCILLATOR XO 8.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	8MHz	HCMOS
FXO-HC738-7.9954	IDT振蕩器	OSC XO 7.9954MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	7.9954MHz	HCMOS
FXO-HC738-6.48	IDT振蕩器	OSCILLATOR XO 6.48MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	6.48MHz	HCMOS
FXO-HC738-6.14	IDT振蕩器	OSCILLATOR XO 1.14MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	6.14MHz	HCMOS
FXO-HC738-5.325	IDT振蕩器	OSCILLATOR XO 5.325MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	5.325MHz	HCMOS
FXO-HC738-3.579545	IDT振蕩器	OSC XO 3.579545MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	3.579545MHz	HCMOS
FXO-HC738-2.6248	IDT振蕩器	OSC XO 2.6248MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	2.6248MHz	HCMOS
FXO-HC738-1.8432	IDT振蕩器	OSC XO 1.8432MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	1.8432MHz	HCMOS
FXO-HC738-1.544	IDT振蕩器	OSCILLATOR XO 1.544MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	1.544MHz	HCMOS
FXO-HC738-1.163	IDT振蕩器	OSCILLATOR XO 1.163MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	1.163MHz	HCMOS
FXO-HC526-64	IDT振蕩器	OSC XO 64.000MHZ HCMOS SMD	XPRESSO™ FXO-HC52	XO (Standard)	64MHz	HCMOS
FXO-HC536-85.3	IDT振蕩器	OSCILLATOR XO 85.3MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	85.3MHz	HCMOS
FXO-HC536-80	IDT振蕩器	OSC XO 80.000MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	80MHz	HCMOS
FXO-HC736-84	IDT振蕩器	OSC XO 84.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	84MHz	HCMOS
FXO-HC736-82	IDT振蕩器	OSC XO 82.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	82MHz	HCMOS
FXO-HC736-80.64	IDT振蕩器	OSCILLATOR XO 80.64MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	80.64MHz	HCMOS
FXO-HC530-106.25	IDT振蕩器	OSC XO 106.25MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	106.25MHz	HCMOS
FXO-HC730-106	IDT振蕩器	OSC XO 106.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	106MHz	HCMOS
FXO-HC730-105	IDT振蕩器	OSC XO 105.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	105MHz	HCMOS
FXO-HC730-100.02	IDT振蕩器	OSC XO 100.02MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	100.02MHz	HCMOS
FXO-HC730-100	IDT振蕩器	OSC XO 100.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	100MHz	HCMOS
FXO-HC520R-98.765	IDT振蕩器	OSC XO 98.765MHZ HCMOS SMD	XPRESSO™ FXO-HC52	XO (Standard)	98.765MHz	HCMOS
FXO-HC535R-99	IDT振蕩器	OSC XO 99.000MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	99MHz	HCMOS
FXO-HC535R-98.304	IDT振蕩器	OSC XO 98.304MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	98.304MHz	HCMOS
FXO-HC535R-96	IDT振蕩器	OSC XO 96.000MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	96MHz	HCMOS
FXO-HC735R-96	IDT振蕩器	OSC XO 96.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	96MHz	HCMOS
FXO-HC735R-90	IDT振蕩器	OSC XO 90.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	90MHz	HCMOS
FXO-HC526R-58.9824	IDT振蕩器	OSC XO 58.9824MHZ HCMOS SMD	XPRESSO™ FXO-HC52	XO (Standard)	58.9824MHz	HCMOS
FXO-HC526R-48	IDT振蕩器	OSC XO 48.000MHZ HCMOS SMD	XPRESSO™ FXO-HC52	XO (Standard)	48MHz	HCMOS
FXO-HC526R-38.4	IDT振蕩器	OSCILLATOR XO 38.4MHZ HCMOS SMD	XPRESSO™ FXO-HC52	XO (Standard)	38.4MHz	HCMOS
FXO-HC526R-27	IDT振蕩器	OSC XO 27.000MHZ HCMOS SMD	XPRESSO™ FXO-HC52	XO (Standard)	27MHz	HCMOS
FXO-HC726R-25.002	IDT振蕩器	OSC XO 25.002MHZ HCMOS SMD	XPRESSO™ FXO-HC72	XO (Standard)	25.002MHz	HCMOS
FXO-HC536R-75.6	IDT振蕩器	OSCILLATOR XO 75.6MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	75.6MHz	HCMOS
FXO-HC536R-74.813422	IDT振蕩器	OSC XO 74.813422MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	74.813422MHz	HCMOS
FXO-HC536R-74.1758	IDT振蕩器	OSC XO 74.1758MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	74.1758MHz	HCMOS
FXO-HC536R-72	IDT振蕩器	OSC XO 72.000MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	72MHz	HCMOS
FXO-HC536R-71.734681	IDT振蕩器	OSC XO 71.734681MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	71.734681MHz	HCMOS
FXO-HC536R-71.04	IDT振蕩器	OSCILLATOR XO 71.04MHZ HCMOS SMD	XPRESSO™ FXO-HC53	XO (Standard)	71.04MHz	HCMOS
FXO-HC736R-77.76	IDT振蕩器	OSCILLATOR XO 77.76MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	77.76MHz	HCMOS
FXO-HC736R-74.9291	IDT振蕩器	OSC XO 74.9291MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	74.9291MHz	HCMOS
FXO-HC736R-74.1758	IDT振蕩器	OSC XO 74.1758MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	74.1758MHz	HCMOS
FXO-HC736R-73.636363	IDT振蕩器	OSC XO 73.636363MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	73.636363MHz	HCMOS
FXO-HC736R-72	IDT振蕩器	OSC XO 72.000MHZ HCMOS SMD	XPRESSO™ FXO-HC73	XO (Standard)	72MHz	HCMOS
FVXO-HC53B-53.76	IDT振蕩器	OSC VCXO 53.76MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	53.76MHz	HCMOS
FVXO-HC53B-52	IDT晶振	OSC VCXO 52.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	52MHz	HCMOS
FVXO-HC53B-49.92	IDT振蕩器	OSC VCXO 49.92MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	49.92MHz	HCMOS
FVXO-HC53B-49.8701	IDT振蕩器	OSC VCXO 49.8701MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	49.8701MHz	HCMOS
FVXO-HC53B-44.8	IDT振蕩器	OSC VCXO 44.8MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	44.8MHz	HCMOS
FVXO-HC53B-35.328	IDT振蕩器	OSC VCXO 35.328MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	35.328MHz	HCMOS
FVXO-HC53B-32	IDT振蕩器	OSC VCXO 32.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	32MHz	HCMOS
FVXO-HC53B-30.72	IDT振蕩器	OSC VCXO 30.72MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	30.72MHz	HCMOS
FVXO-HC53B-26.666	IDT振蕩器	OSC VCXO 26.666MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	26.666MHz	HCMOS
FVXO-HC53B-24.576	IDT振蕩器	OSC VCXO 24.576MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	24.576MHz	HCMOS
FVXO-HC53B-22.5792	IDT振蕩器	OSC VCXO 22.5792MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	22.5792MHz	HCMOS
FVXO-HC53B-21.442148	IDT振蕩器	OSC VCXO 21.442148MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	21.442148MHz	HCMOS
FVXO-HC53B-19.6608	IDT振蕩器	OSC VCXO 19.6608MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	19.6608MHz	HCMOS
FVXO-HC53B-17.408	IDT振蕩器	OSC VCXO 17.408MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	17.408MHz	HCMOS
FVXO-HC53B-16.384	IDT振蕩器	OSC VCXO 16.384MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	16.384MHz	HCMOS
FVXO-HC53B-15.36	IDT振蕩器	OSC VCXO 15.36MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	15.36MHz	HCMOS
FVXO-HC53B-15	IDT振蕩器	OSC VCXO 15.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	15MHz	HCMOS
FVXO-HC53B-12.288	IDT振蕩器	OSC VCXO 12.288MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	12.288MHz	HCMOS
FVXO-HC53B-11.2896	IDT振蕩器	OSC VCXO 11.2896MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	11.2896MHz	HCMOS
FVXO-HC53B-10	IDT振蕩器	OSC VCXO 10.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	10MHz	HCMOS
FVXO-HC53B-8.192	IDT振蕩器	OSC VCXO 8.192MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	8.192MHz	HCMOS
FVXO-HC53B-4	IDT振蕩器	OSC VCXO 4.000MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	4MHz	HCMOS
FVXO-HC53B-2.048	IDT振蕩器	OSC VCXO 2.048MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	2.048MHz	HCMOS
FVXO-HC53B-1.544	IDT振蕩器	OSC VCXO 1.544MHZ HCMOS SMD	XPRESSO™ FVXO-HC53	VCXO	1.544MHz	HCMOS
FVXO-HC73B-59.370079	IDT振蕩器	OSC VCXO 59.370079MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	59.370079MHz	HCMOS
FVXO-HC73B-54.054	IDT振蕩器	OSC VCXO 54.054MHZ HCMOS SMD	XPRESSO™ FVXO-HC73	VCXO	54.054MHz	HCMOS

相位噪聲

在這個討論中，我們對均勻的周期波形感興趣圍繞給定點振蕩。例如，方波振蕩在地（0V）和電源電壓（Vs）之間。我們將考慮輸出上升超過½Vs作為閾值的點參考電壓，并使用該值測量上升脈沖的邊緣。我們不考慮從0V開始增加我們的上升沿可能是隨機噪聲?；蛘呶覀兛梢钥紤]關于水平x軸對稱的正弦波，其中x=0是我們測量的參考點，即0V線。

我們正在有效地尋找原始波形和接收到的波形，即信號抖動是用時間或單位間隔來描述的，而有源晶振相位噪聲將以弧度或度數來描述。例如，考慮一個在然而，在1MHz的頻率下，0V和+Vs被感應到電路中是一種噪聲，意味著信號提前達到½Vs。

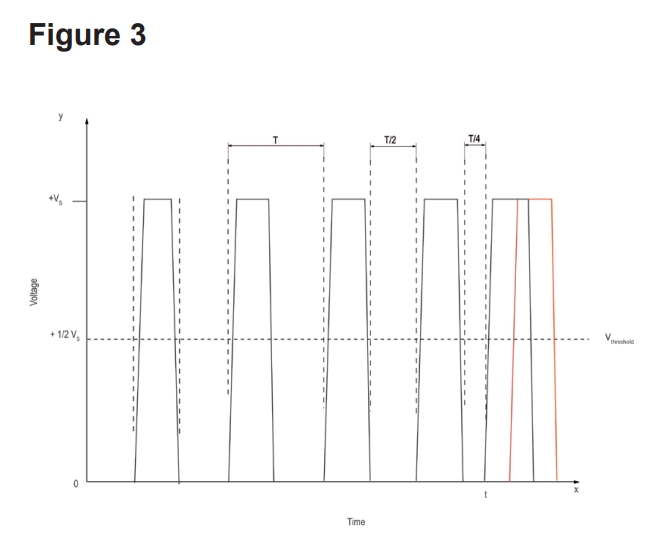

如圖3所示，最終波形越過閾值電壓比之前的波形快½Vs；由于噪音導致波形提前到達。在這種情況下，在0V下花費的時間是先前波形的一半時間。

使用：T=1/f（2）

我們知道整個周期需要1µs。所以這個波形達到250ns早期的這是250ns的抖動或½π或90°的相移。一個可以通過數學分析得出更清晰的例子相移和抖動的描述是正弦波形。A.正弦曲線可以寫成：f（t）=Asin（ωt+θ）（3）其中A是波的最大振幅，ω=2πf，θ是相位轉移.

示例：

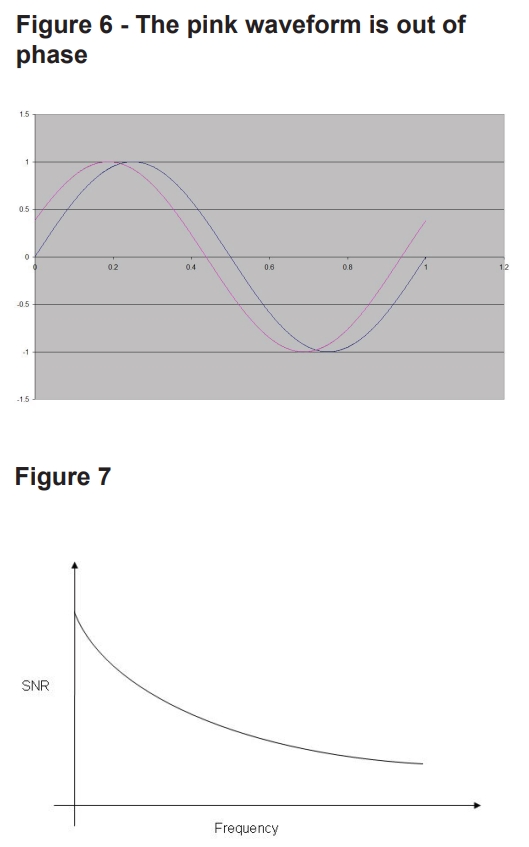

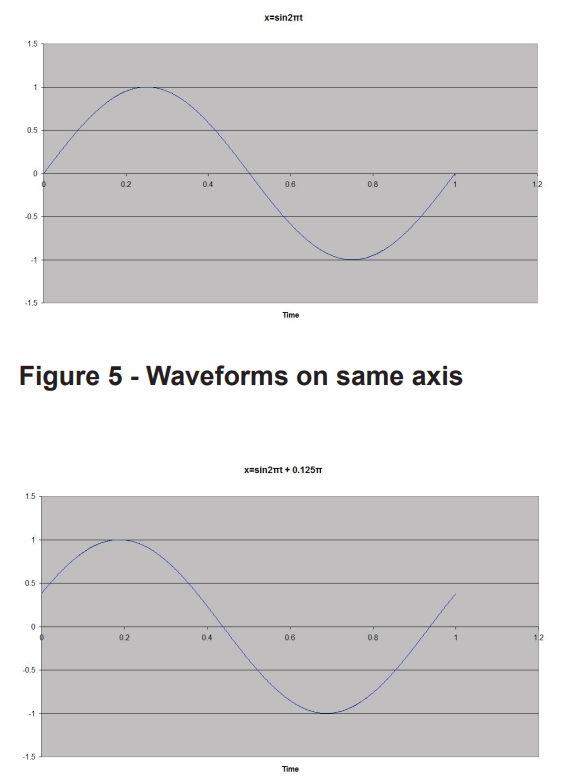

考慮以下場景，x是一條正弦曲線，其頻率為1Hz。波形的方程為x=sin2πt。然而噪聲存在并導致波異相移動。圖4、5和6。
我們有一個0V的閾值電壓，當波浪穿過水平x軸。測量時間為0.4375s當它穿過x軸時。這是0.0625s的抖動。由此我們可以計算出相移。從（3）：
f(t) = Asin(ωt + θ)

f(t) = Asin(2πft + θ)

f(t) = Asin(2πt + θ) as

f = 1 f(t) = Asin(2π x 0.4375 + θ) as wave is 0.4375s early

f(t) = sin(2π x 0.4375 + θ) as A = 1 0 = 2π x 0.4375 + θ at f(t) = 0 0 = 0.875π + θ -θ = 0.875π θ = 0.125π θ = 1/8π phase shift
相位噪聲圖
在前面的例子中，分析了一個單獨的噪音事件；然而，檢查信噪比如何也是有用的（SNR）隨著頻率或噪聲的變化而變化。這是繪制的在曲線圖上，SNR值顯示在Y軸上與X軸上表示的基頻的距離。頻率離基頻越遠，越小SNR將變?yōu)閳D7。

從這些圖表中，你可以計算出各種興趣點的位置例如SNR的功率減半的3dB頻率。這使得能夠繪制出顯示相位噪聲的曲線圖抵消.

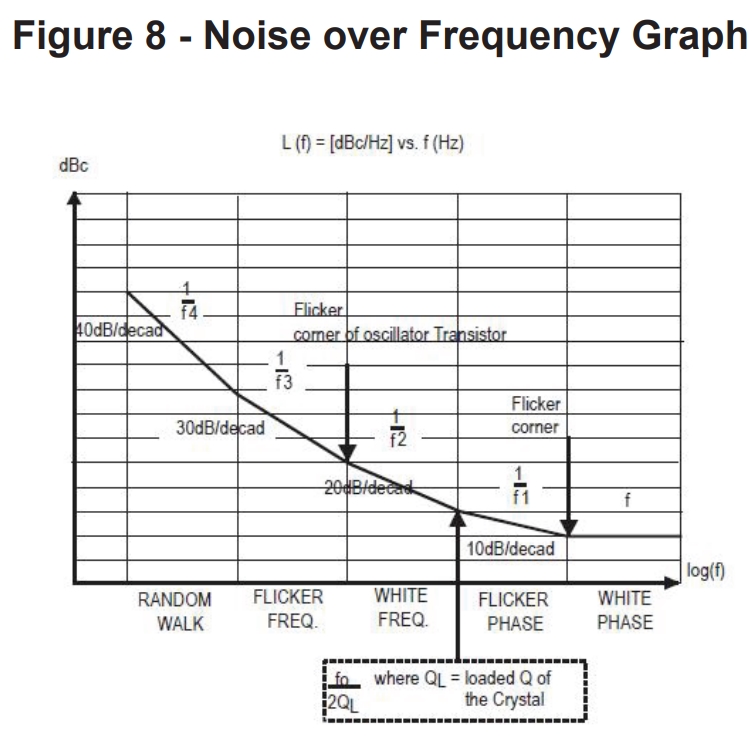

圖8中的圖表分解了相位噪聲的來源有源晶體振蕩器的經驗。相位噪聲圖被分離分為五個主要區域，距離水平X軸和垂直Y軸上的SNR。您可以觀察閃爍角，閃爍噪聲變得可以忽略的點信號中的因素；此時，所有高于該角頻率的噪聲變得不可約。這與前面的噪聲區域圖非常相似標記。
