頻率：13.500~156.250MHZ
尺寸：3.2x2.5mm
AKER安基晶振,SMLN-321六腳貼片晶振,3225mm差分晶振，差分晶振作為目前行業中高要求,高技術石英晶體振蕩器,具有低相位,低抖動,低功耗,低損耗,低電平的特點.差分晶振一般為六腳貼片晶振，使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.
AKER晶振科技成立于西元1990年，主要從事石英元件產品的研發、包含石英晶體，貼片晶振，耐高溫晶振，有源晶振，石英晶體振蕩器，壓控溫補晶振，差分晶振等制造及銷售。擁有深厚的研發技術底蘊，為晶體振蕩器之專業制造公司。深耕臺灣、布局全球。在美國與中國大陸均設有據點，提供客戶最及時的服務，朝客戶導向目標邁進?？萍疾粩嗟倪M(jìn)步，安碁科技亦不斷提升技術服務。透過與客戶緊密的互動，了解客戶需求，提供客戶全方位的技術支援─Total Solution； 貫徹安碁誠信為首、專業化客戶服務及品質優先的理念。公司愿景-追求卓越，不斷創新，與客戶一同成長，成為客戶在頻率控制元件領域的最佳伙伴。
臺灣安基晶振公司了解市場需求，為客戶提供范圍最廣的頻率控制產品之一。主營產品石英晶體，有源晶振，石英晶體振蕩器，溫補晶體振蕩器，壓控晶體振蕩器等，快速、準確的產品開發；符合規格的優質組件；對制造過程的仔細控制。所有這些都使Aker晶振能夠提供最好的頻率控制技術，幫助推動幾乎每個行業的產品開發，從網絡、PC、物聯網和家用電器到汽車、醫療、工業控制和安全。
Aker晶振在臺灣和中國大陸的制造工廠采用最先進的設備。所有生產、校準和測試設施都是完全自動化的。每個工廠都通過了 ISO 9001 認證。我們是一家在臺灣證券交易所上市的上市公司。讓我們與眾不同的是我們對所有客戶的靈活性、承諾、可靠性和經過驗證的性能。
| FREQUENCY RANGE | MHz | 13.500 ~ 156.250 | ||
| FREQUENCY STABILITY* | ppm | ± 25 ~ ± 100 | ||
| OPERATING TEMPERATURE | °C | − 20 ~ + 70 , − 40 ~ + 85 | ||
| STORAGE TEMPERATURE | °C | − 55 ~ + 125 | ||
| POWER SUPPLY VOLTAGE | VDC | +1.8 ± 5% | +2.5 ± 5% | +3.3 ± 5% |
| OUTPUT VOLTAGE HIGH (VOH) | V (Max.) | 0.85 | 0.85 | 0.85 |
| OUTPUT VOLTAGE LOW (VOL) | V (Min.) | −0.150 | −0.150 | −0.150 |
| OUTPUT LOAD ( Between Q and QN ) |
Ω |
50 (Connect to GND) | ||
| OUTPUT SYMMETRY | % | 45 ~ 55 | 45 ~ 55 | 45 ~ 55 |
| INPUT CURRENT | ||||
| 13.500 ~ 156.250MHz | mA (Max.) | 40 | 40 | 40 |
| INPUT VOLTAGE | ||||
| INPUT ENABLE VOLTAGE (VIH) | V (Min.) | 1.26 | 1.75 | 2.31 |
| INPUT DISABLE VOLTAGE (VIL) | V (Max.) | 0.54 | 0.75 | 0.99 |
| RISE / FALL TIME (20% to 80% / 80% to 20% Output Swing) | ||||
| 13.500 ~ 99.999MHz | ns (Max.) | 1 | 1 | 1 |
| 100.000 ~ 156.250MHz | ns (Max.) | 0.7 | 0.7 | 0.7 |
| PHASE JITTER RMS (Fj:12K~20MHz) | ps (Max.) | 1 | ||
| AGING | ppm/Year | ± 3 | ||

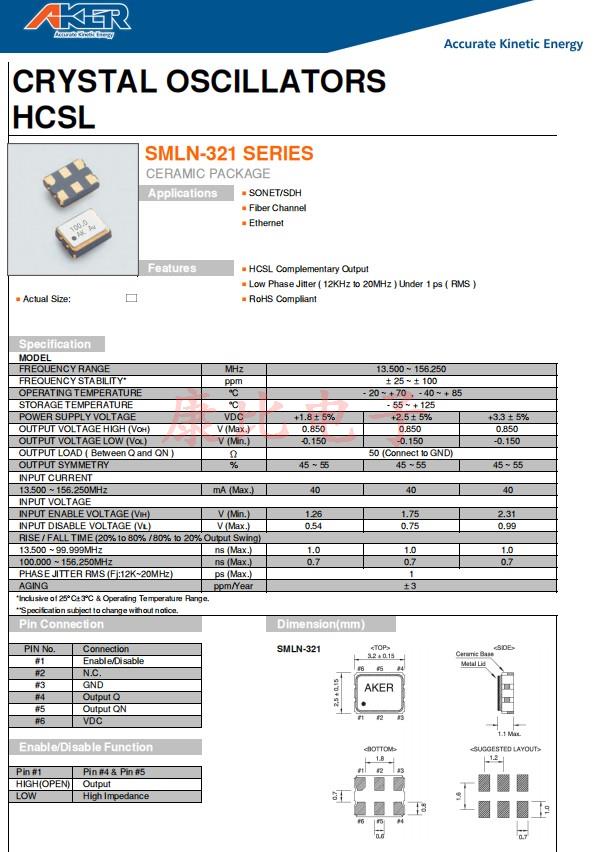

AKER安基晶振,SMLN-321六腳貼片晶振,3225mm差分晶振
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o論何種貼片石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
耐焊性：
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

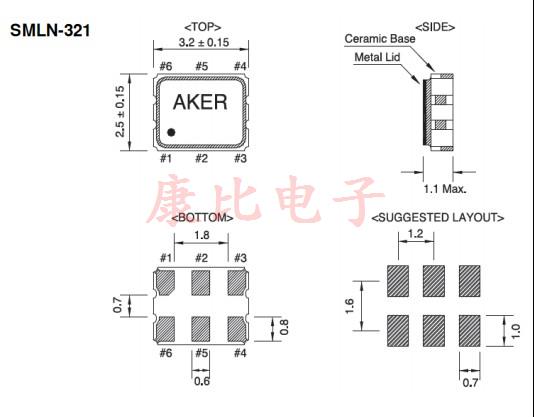

AKER安基晶振,SMLN-321六腳貼片晶振,3225mm差分晶振
