頻率：40~200MHZ
尺寸：5.0x3.2mm
威爾威5032mm晶振,LV5時鐘振蕩器,LV5T50000XMCA2RX差分晶振，差分晶振有不同的輸出信號,LV-PECL,HCSL,LVDS,是差分晶振通用的輸出信號.一般為六腳貼片晶振,差分晶振能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性,具有高性能,低功耗,低噪聲,低抖動,低損耗等特點.被廣泛用于通訊設備,機頂盒,光端機,安防設備及各種頻率控制設備上.
Wi2Wi公司成立于2005年，總部位于加利福尼亞州圣何塞，是一家垂直整合技術公司，設計，制造和銷售高性能，低功耗無線連接解決方案，全球?qū)Ш叫l(wèi)星系統模塊和頻率控制設備。在威斯康星州米德爾頓和印度海德拉巴設有辦事處。Wi2Wi晶振產品和增值服務提供高度集成，堅固耐用，可靠的多協議無線執行器，內置軟件，以及為全球客戶提供定制的定時和頻率控制設備。該公司的產品和服務涉及物聯網（IoT），機器對機器（M2M），航空電子，空間和政府贊助項目市場的眾多應用。
Wi2Wi晶振公司是全球領先的端到端無線連接解決方案開發商和制造商，高精度頻率控制，定時和微波過濾設備，很高興宣布推出堅固，堅固且可靠的溫度補償晶振系列（TCXO），即TCH系列，這是其產品組合的進一步發展前景。宣布新型TCH系列堅固耐用且同類最佳的溫補振蕩器（TCXO）。TC6系列進一步擴展了Wi2Wi的頻率控制和定時設備產品組合，以滿足航空電子，太空和軍事市場最苛刻的技術要求。公司已收到TCH系列的首批生產訂單，從大型供應商到航空電子設備和國防市場。“董事會主席Michael Sonnenreich表示。
“Wi2Wi繼續廣泛關注根據客戶需求開發新產品，包括石英晶體諧振器，有源晶振，石英晶體振蕩器，貼片晶振，石英晶振，溫補晶體振蕩器，壓控晶體振蕩器。并確保我們生產的每個類別都有全系列的產品。新型TCH系列TCXO擴展了我們目前的高穩定性，高沖擊和高振動，是航空電子，太空和軍事市場中高精度應用的理想選擇。TCH系列是我們高可靠性和高性能TCXO系列的一個很好的補充。“Wi2Wi總裁兼首席執行官Zachariah Mathews說。

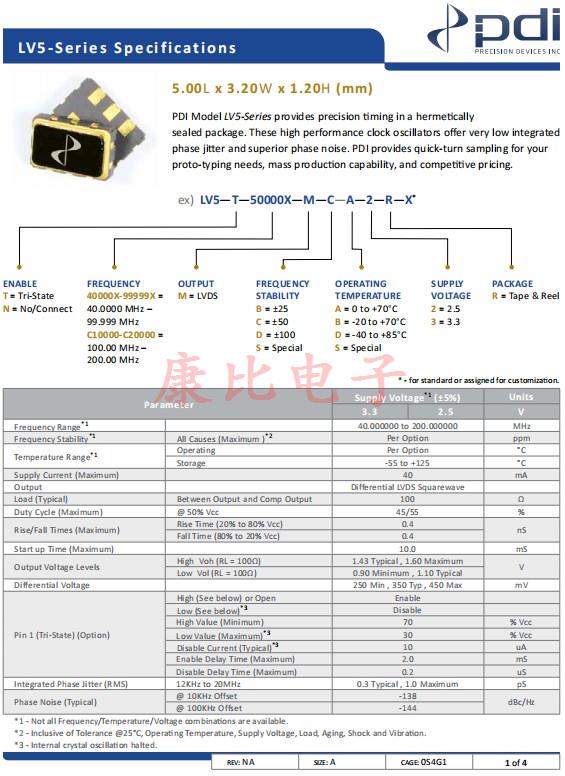

| Parameter | Supply Voltage *1 (±5%) | Units | ||
| 3.3 | 2.5 | V | ||
| Frequency Range *1 | 40.000000 to 200.000000 | MHz | ||
| Frequency Stability *1 | All Causes (Maximum ) *2 | Per Option | ppm | |
| Temperature Range*1 | Operating | Per Option | °C | |
| Storage | -55 to +125 | °C | ||
| Supply Current (Maximum) | 40 | mA | ||
| Output | Differential LVDS Squarewave | |||
| Load (Typical) | Between Output and Comp Output | 100 | Ω | |
| Duty Cycle (Maximum) | @ 50% Vcc | 45/55 | % | |
| Rise/Fall Times (Maximum) | Rise Time (20% to 80% Vcc) | 0.4 | nS | |
| Fall Time (80% to 20% Vcc) | 0.4 | |||
| Start up Time (Maximum) | 10 | mS | ||
| Output Voltage Levels | High Voh (RL = 100Ω) | 1.43 Typical , 1.60 Maximum | V | |
| Low Vol (RL = 100Ω) | 0.90 Minimum , 1.10 Typical | |||
| Differential Voltage | 250 Min , 350 Typ , 450 Max | mV | ||
| Pin 1 (Tri-State) (Option) | High (See below) or Open | Enable | ||
| Low (See below) *3 | Disable | |||
| High Value (Minimum) | 70 | % Vcc | ||
| Low Value (Maximum) *3 | 30 | % Vcc | ||
| Disable Current (Typical) *3 | 10 | uA | ||
| Enable Delay Time (Maximum) | 2 | mS | ||
| Disable Delay Time (Maximum) | 0.2 | uS | ||
| Integrated Phase Jitter (RMS) | 12KHz to 20MHz | 0.3 Typical , 1.0 Maximum | pS | |
| Phase Noise (Typical) | @ 10KHz Offset | -138 | dBc/Hz | |
| @ 100KHz Offset | -144 | |||

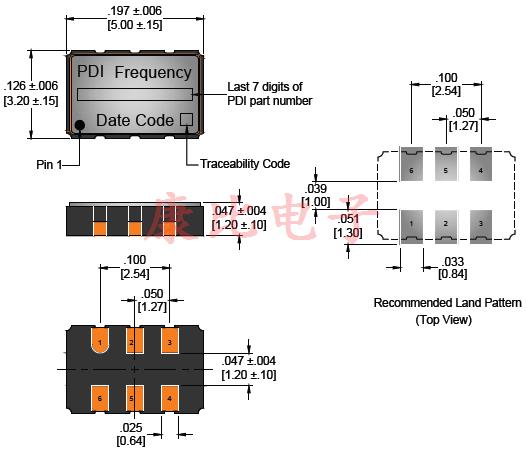

威爾威5032mm晶振,LV5時鐘振蕩器,LV5T50000XMCA2RX差分晶振
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o論何種貼片石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
耐焊性：
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
威爾威5032mm晶振,LV5時鐘振蕩器,LV5T50000XMCA2RX差分晶振
進口威爾威晶振環保基本理念：
1.作為良好的企業市民，遵循本公司的行動方針，充分關心維護地球環境。遵守國內外的有關環保法規。
2.保護自然環境，充分關注自然生態等方面的環境保護，維持和保全生物多樣性。
3.有效利用資源和能源，認識到資源和能源的有限性，努力進行有效利用。
4為構建循環型社會做出貢獻，致力于減少廢棄物及廢棄物的再利用核再生循環，努力構建循環型社會。
5.推進環保型業務，充分發揮綜合實力，推進環保型業務，為減輕社會的環境負荷做出貢獻。
6.建立環境管理系統，充分運用環境管理系統，設定環境目的和目標，定期修正，不斷改善，努力預防環境污染。
生產石英晶振，貼片晶振，晶體振蕩器等產品對環境環保與發展對策：實行可持續發展戰略。采取有效措施，防治工業污染。提高能源利用效率，改善能源結構。運用經濟手段保護環境。大力推進科技進步，加強環境科學研究，積極發展環境保護產業。健全環境法規，強化環境管理。加強環境教育，不斷提高環境意識。
