大河晶振,貼片晶振,FCXO-05晶振

頻率：1~80MHz

尺寸：2.5*2.0mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性

訂購熱線：0755-27876201

大河晶振自1949年生產電阻以來，公司一貫重視開發具有獨特性能的石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器元器件，經過60多年的發展，RIVER ELETEC現已成為一個以研發和生產晶振為核心業務的日本上市公司，公司產品以不斷追求“小型化、高性能、高品質 ”為目標，服務于手機，IT，數碼，汽車等多個領域，擁有穩定的國內外客戶群體.大河晶振以提高用戶滿意度為目標，不斷推進集團整體業務的發展。

大河晶振,貼片晶振,FCXO-05晶振 ,產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

項目	符號	FCXO-05晶振規格說明	條件
輸出頻率范圍	f₀	1~80MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.80 V to 3.3 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +85℃ 40℃ to +105℃ 40℃ to +125℃	裸存
工作溫度	T_use	G: -20℃ to +70℃	請聯系我們查看更多資料http://www.premieremedcenter.com
		H: -30℃ to +85℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。RIVER晶振環保方針:

大河晶振以“遵紀守法”、“零排放”和“削減廢棄物”為基本方針進行廢棄物管理.為了削減事業活動中排放的碳排放總量，提出了防止地球變暖的方針，為了達成目標，組織起防止地球變暖委員會，包括從產品與生產設備的設計、開發階段到生產工序的削減對策在內，由大河晶振集團整體持續不斷地推進全公司上下有組織的活動。

隨著事業的成長，碳排放呈現增加的趨勢，但是大河將繼續推進由防止地球變暖特別委員會開展的活動，作為活動主體的事業所，通過橫向開展改進能源效率的措施、與積極實施性價比較高的節能措施，為削減大河集團整體的碳排放總量而努力。大河晶振,貼片晶振,FCXO-05晶振.

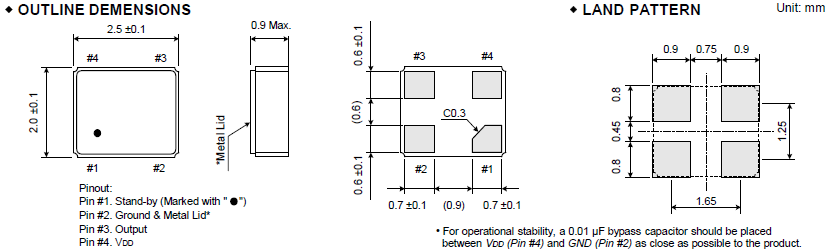

FCXO-05晶振 2520mm晶振 RIVER晶振
