頻率：156.25MHz

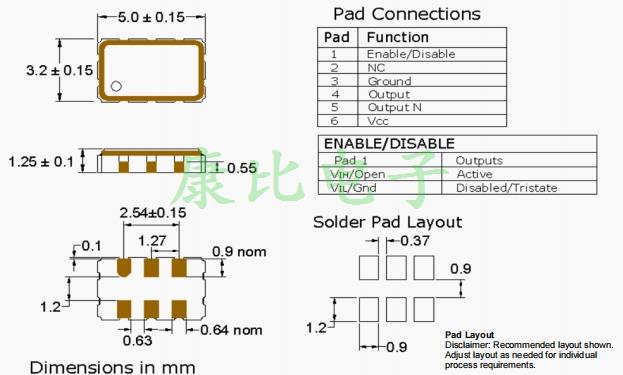

尺寸：5.00 x 3.20mm
LV5520JEW-156.25MDK晶振,美國普銳特石英晶振,LV55J振蕩器,LVDS差分晶振
LV5520JEW - 156.25MDK晶振，作為美國普銳特的杰出產品，在LVDS差分晶振領域展現出卓越性能。它以156.25MHz的高頻輸出，為高速數據傳輸和處理設備提供穩定且精準的時鐘信號。采用高品質石英材料，結合普銳特精湛的制造工藝，在 - 40℃至 + 85℃的寬溫度范圍內，能將頻率偏差嚴格控制在極小范圍，確保了卓越的頻率穩定性。其LVDS差分輸出特性，使得該美國進口晶振具備出色的抗干擾能力，有效減少電磁干擾對時鐘信號的影響，保障信號在長距離傳輸中的完整性。這一特性讓它在通信領域，如5G基站、高速網絡設備中，成為保障數據準確、高速傳輸?shù)年P(guān)鍵元件。在數據處理系統里，LV5520JEW - 156.25MDK為高速處理器和存儲設備提供精確的時鐘同步，確保數據處理的高效與準確。
作為LV55J振蕩器系列的一員，該晶振內部集成了優化的振蕩電路，無需復雜的外部電路支持，即可快速穩定地輸出高質量的時鐘信號。Pletronics晶振緊湊的設計和良好的電氣性能，不僅便于在電路板上安裝，還能適應高密度的電路布局，滿足現代電子設備小型化、集成化的發展趨勢。無論是在對信號穩定性要求嚴苛的工業自動化控制，還是在追求高性能的通信與數據處理領域，LV5520JEW-156.25MDK OSC有源晶振都憑借其卓越的性能、可靠的品質，成為眾多電子系統的理想時鐘源選擇。同時，普銳特對產品質量的嚴格把控，從原材料篩選到生產工藝的每一個環節都遵循高標準，使得LV5520JEW - 156.25MDK在各種復雜環境下都能穩定工作，為設備的長期穩定運行提供堅實保障。
LV5520JEW-156.25MDK晶振,美國普銳特石英晶振,LV55J振蕩器,LVDS差分晶振

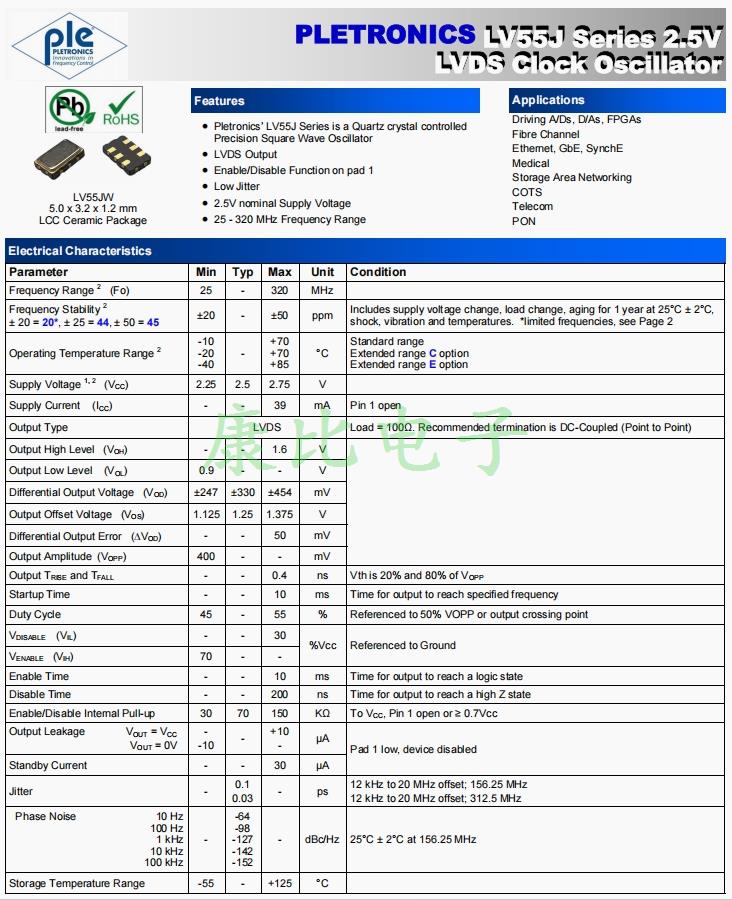

| Parameter | Min | Typ | Max | Unit | |
| Frequency Range 2 (Fo) | 25 | - | 320 | MHz | |
|
Frequency Stability 2
± 20 = 20*, ± 25 = 44, ± 50 = 45
|
±20 | - | ±50 | ppm | |
| Operating Temperature Range 2 |
-10 -20 -40 |
- |
+70 +70 +85 |
°C | |
| Supply Voltage 1, 2 (VCC) | 2.25 | 2.5 | 2.75 | V | |
| Supply Current (ICC) | - | - | 39 | mA | |
| Output Type | LVDS | ||||
| Output High Level (VOH) | - | - | 1.6 | V | |
| Output Low Level (VOL) | 0.9 | - | - | V | |
| Differential Output Voltage (VOD) | ±247 | ±330 | ±454 | mV | |
| Output Offset Voltage (VOS) | 1.125 | 1.25 | 1.375 | V | |
| Differential Output Error (ΔVOD) | - | - | 50 | mV | |
| Output Amplitude (VOPP) | 400 | - | - | mV | |
| Output TRISE and TFALL | - | - | 0.4 | ns | |
| Startup Time | - | - | 10 | ms | |
| Duty Cycle | 45 | - | 55 | % | |
| VDISABLE (VIL) | - | - | 30 | %Vcc | |
| VENABLE (VIH) | 70 | - | - | ||
| Enable Time | - | - | 10 | ms | |
| Disable Time | - | - | 200 | ns | |
| Enable/Disable Internal Pull-up | 30 | 70 | 150 | KΩ | |
|
Output Leakage VOUT = VCC VOUT = 0V |
- -10 |
- |
+10 - |
µA | |
| Standby Current | - | - | 30 | µA | |
| Jitter | - |
0.1 0.03 |
- | ps | |
|
Phase Noise 10 Hz
100 Hz
1 kHz
10 kHz
100 kHz
|
- |
-64 -98 -127 -142 -152 |
- | dBc/Hz | |
| Storage Temperature Range | -55 | - | +125 | °C | |
LV5520JEW-156.25MDK晶振,美國普銳特石英晶振,LV55J振蕩器,LVDS差分晶振
LV5520JEW-156.25MDK晶振,美國普銳特石英晶振,LV55J振蕩器,LVDS差分晶振
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
