頻率：7.68~300MHZ

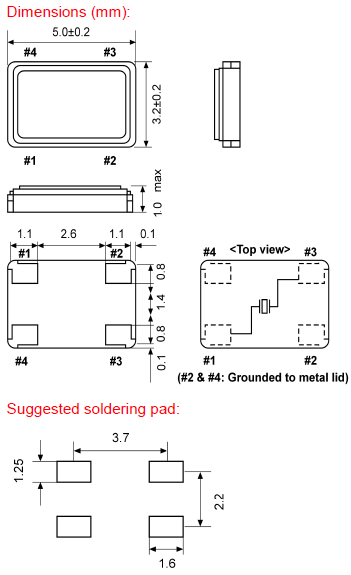

尺寸：5.0*3.2mm
GEYER晶振,貼片晶振,KX-9A晶振,GEYER作為一個可靠的，成功的合作伙伴，我們非常重視在開發階段與客戶的密切合作。這使我們能夠確保我們能夠?yàn)槟峁┠胍暮托枰?。此外，我們的全球銷售網絡可在短交貨期內保證GEYER ELECTRONIC產品在全球范圍內的可用性。經濟和以客戶為導向的物流概念，例如看板和船到貨確保貨物從我們的場所到您的制造現場的順暢流動。
小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應7.68MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除無源晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
|
GEYER晶振規格 |
單位 |
KX-9A晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
7.68~300MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-20°C ～ +105°C |
標準溫度 |
|
激勵功率 |
DL |
0.05mW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10~50× 10-6 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±10~120× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
5.0pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
晶振產品使用每種產品時,請?jiān)?b>石英SMD晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。 GEYER晶振,貼片晶振,KX-9A晶振
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的進口無源晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
機械振動的影響:當進口石英晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
GEYER晶振，作為全球企業可持續的社會的實現，集團一體推進地球環境保全活動。推進了環境考慮的產品和服務的5032mm貼片晶振產品和服務。為了提供社會，努力維護地球環境。遵守環境相關的法令、條例、限制、協定及其他要求事項，環境負荷的降低和污染的防止努力。GEYER晶振,貼片晶振,KX-9A晶振
質量是GEYER ELECTRONIC成功案例的基礎。作為提供汽車電子晶振產品領域的國際活躍專家，我們深知全面客戶服務的意義和以客戶需求為中心的物流設計。通過集中我們?cè)趤喼薰S的主要生產，德國的高端生產以及專業和高性能的開發和服務團隊，我們是可靠的合作伙伴。另外，根據DIN ISO 9001：2008，GEYER ELECTRONIC當然也獲得了認證。
GEYER作為電池和5032石英晶振頻率產品生產經驗豐富的國際運營專家，我們自然了解對客戶至關重要的一切：從最初的咨詢到生產和交付的一流質量。高素質的開發和服務團隊以及德國的高端生產確保我們?cè)谌魏螘r(shí)候都能完全滿足這一要求。因此，我們公司通過了DIN ISO 9001：2008認證，這幾乎是不言而喻的。
