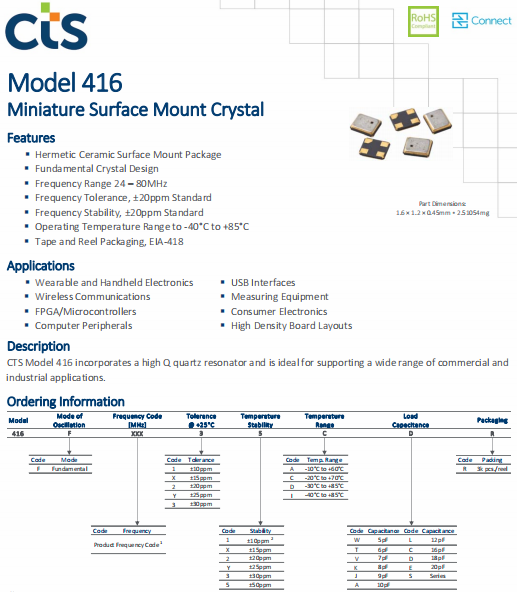

CTS晶振,智能電子晶振,416壓電石英晶體

頻率：24.000MHz~80.000MHz

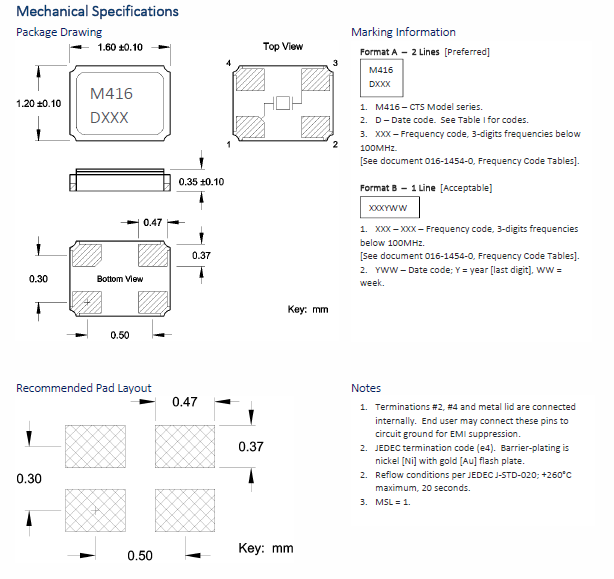

尺寸：1.6*1.2*0.45mm

石英貼片晶振最適合用于消費電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27876201

CTS晶振,智能電子晶振,416壓電石英晶體.1612mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

最近,CTS晶振的汽車產品擴展到商用車、越野和重型設備市場,實現了戰略增長的里程碑.CTS無源晶振開發并推出了強大的智能執行器為燃料配送管理等應用中,可變?nèi)~片渦輪增壓器的控制,為各種大型柴油機管理功能,適合.另外,CTS汽車用品位置傳感器的小型發動機市場(摩托車、沙灘車、舷外發動機等).

石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英貼片晶振目前主要使用的有 AT 切、BT 切.其它切型還有 CT、DT、GT、NT 等.

CTS晶振	單位	416晶振	石英晶振基本條件
標準頻率	f_nom	24.00MHz~80.00MHz	標準頻率
儲存溫度	T_stg	-40°C ～ +90°C	裸存
工作溫度	T_use	-10℃~+60℃ -20℃~+70℃ -30℃~+85℃ -40°C ～+85°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	± 20ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.premieremedcenter.com/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	12pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

輸出負載

建議將輸出負載安裝在盡可能靠近石英晶體諧振器的地方(在20mm范圍之間).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的高精度晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

激勵功率

在晶體單元上施加過多驅動力,會導致石英1612貼片晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率(請參閱“激勵功率”章節內容).

CTS晶振集團運用ISO14001環境管理系統進行環境管理,盡最大可能減小產品業務活動對環境造成的負擔,并通過業務發展推進環境改善.CTS晶振遵守所有適用的有關環境、健康和安全的法律和法規以及CTS美國晶振集團自己的有關環境、工業衛生和安全的方針和承諾.

CTS晶振公司集團作為“地球內企業”,在保護地球環境方面發揮著領導作用.我們尊重歷史、文化和傳統的多樣性,并致力于“CSR經營”和“環境經營”.為取得社會的信任,為推動環境負荷最小化,CTS晶振集團還開展了各種各樣的進口晶振產品展示活動.

CTS晶振集團為確保安全、提高保護預防措施、生產出的智能鎖晶振產品的可靠性以及職業安全,確保職業健康與環境的優越性,通過正式的管理評審和對健康、安全和環境實施效果的持續改進,保護人群及財產與環境活動.

我們的員工一起開創并保持一個免于事故的工作場所.重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強環保晶振產品污染防治,減少現有的污染廢棄物以及在未來生產制造中所產生的污染.

我們將定期對雇員進行教育和培訓,確保他們能夠安全高效的工作,樹立他們的環保責任感.與雇員,客戶,公眾,政府及關注公司環境績效和持續改進計劃的相關方進行充分開放的信息交流.
