NDK旗下恒溫振蕩器NH9070WC的產品信息及技術更新

來源：*** 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-03-18 17:13:08【大中小】

分享到：

當下晶振市場的大概格局是怎樣的呢?主要是以日本晶振市場為主角,中國大陸和中國臺灣地區次之,而美國的諸多晶振廠家的產品主要是應用于軍工產品上,市場活躍較差一些,緊接著就是韓國和其他國家和地區了.就個人認為,這樣格局將會持續很長一段時間,畢竟日本晶振廠家的生產技術已經遙遙領先于其他國家和地區的晶振生產技術,底蘊雄厚;NDK晶振公司就是日本較為出名的晶振制造商之一,其晶振生產技術已經達到登峰造極的地步;這不,昨日該公司又對旗下的恒溫振蕩器NH9070WC進行了產品信息和技術更新,下面我們具體來了解一下這款產品.

這款晶振產品的料號為NH9070WC,尺寸為9.5*7.3*4.1mm,隸屬于NDK旗下有源晶振系列中的恒溫晶振產品;恒溫晶振又稱恒溫晶體振蕩器,英文縮寫為OCXO, 是利用恒溫槽使晶體振蕩器中石英晶體諧振器的溫度保持恒定,將由周?chē)鷾囟茸兓鸬恼袷幤鬏敵鲱l率變化量削減到最小的晶體振蕩器.OCXO是由恒溫槽控制電路和振蕩器電路構成的.通常人們是利用熱敏電阻”電橋”構成的差動串聯放大器,來實現溫度控制.這就是恒溫晶振的原理及特性.而這款型號為NH9070WC的晶振性能大概也是如此.

改有源晶振的特征特性如下:

① 小型,低高度.

② 可以在+95°C的高溫環境下使用.

③ 和14×9mm的OCXO引腳模式兼容,容易切換.

④ 可應用于固定通行產品

該石英晶體振蕩器的參數規格表如下:

型名		NH9070WC
尺寸大小 (L × W × H : mm)		9.5 × 7.3 × 4.1
額定頻率 f_nom (MHz)		10, 20, 30.72
電源電壓 V_CC (V)		+3.3
負載阻抗 C_L (pF)		15
工作溫度范圍 T_opr (°C)		-40 to +95
保存溫度范圍 T_str (°C)		-40 to +95
消耗電力 P_CC (W)	起動時	Max. 1.5 (Typ. 1.0)
	穩定時, at +25°C	Max. 0.6 (Typ. 0.45)
頻率偏差 Δf/f_nom	at +25°C, V_cont=Center, 出貨時點	Max. ± 500 × 10^-9
頻率溫度特性 Δf/f	在工作溫度范圍下	Max. ±20×10^-9	Max. ±50×10^-9
周波數溫度スロープ特性 Δf/Δt (/°C)		Max. ±0.5×10^-9	Max. ±1×10^-9
電源電壓變動的頻率特性 Δf/f	V_CC ± 5%	Max. ± 10×10^-9 (Typ. ± 5 × 10^-9)
老化率 Δf/f	以接入電源30日后的頻率為基準	Max. ± 3 × 10^-9 / day
		Max. ± 300 × 10^-9 / year
穩定化時間 (min.)	在+25°C下，以通上電源60分鐘后的頻率為基準來調整頻率偏差至指定偏差以?xún)?nèi)所需的時間	Max. 3 / within ± 300 × 10^-9
頻率可變范圍 (*1) Δf/f		V_cont = +1.65V ± 1.65V
		Min. ± 1 × 10^-6
頻率變化極性		正極性

我們準備了用于評價本產品的專用工具(有償).
如咨詢,采購本網站登載的標準規格品時,請告知”型號”,”頻率”和”規格料號”。

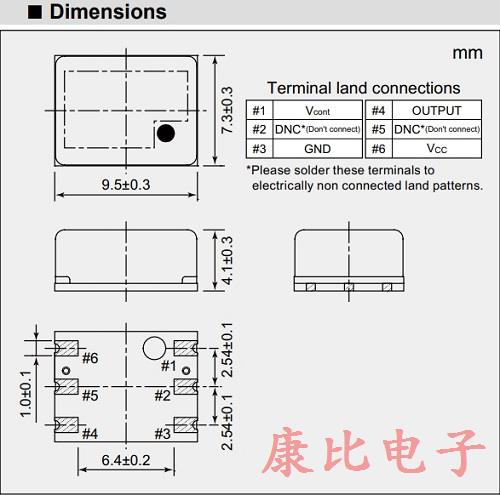

NH9070WC貼片晶振的外觀尺寸圖如下:

NDK旗下恒溫振蕩器NH9070WC的產品信息及技術更新

記得NDK晶振公司還開發過一款可在+95℃的高溫環境下工作的可應用于5G基站的恒溫晶振,于去年推出,其實這款NH9070WC的性能更加優越,更適合應用于5G基站,NDK晶振公司將其進行技術升級就是為了應5G加速布局的市場趨勢.除了具備上述特點之外還具備高精度,低負載,低抖動,耐高溫等優越性能.
