智能手機中使用的晶振裝置及其用途

來源：*** 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2019-08-24 10:24:27【大中小】

分享到：

據說"智能手機"這一分類沒有嚴密的定義.在本稿中,"通常的語音通話和手機,不僅是PHS的獨立通信功能,還以真正的網絡功能,通用OS為基礎的PDA(移動信息端末)擅長的日程管理,個人信息的管理等具有多種多樣功能的手機終端稱為"智能手機"我想定義一下,使用到不同類型的晶振支撐這不同功能.

2.智能手機的日本和海外市場

日本的手機正在獨自實現高機能化,其中大部分都是電子郵件,瀏覽器,照相機,單波段,具有GPS等多種功能.但是,其終端幾乎都是商業工具的文字處理軟件,不支持電子表格軟件等應用程序,由于搭載OS的信息是非公開的,因此具有通用性,客戶伊茲性不足,一般智能手機中不包括日本獨自的高功能手機.在日本1997年推出了附加PDA要素的手機,但普及沒有進展,接受了日本獨自的高機能化的用戶越來越多.之后,隨著第3代的普及,通信速度的高速化,在日本也正式開始流行.電話開始普及了.但是,手機運營商提供的面向手機的網絡功能(Web和郵件)與服務的兼容性不太好,智能手機在日本的普及沒有進展,與國外相比比較晚.

另一方面,在海外,從RIM,Palm,Nokia,Samsung,HTC等(摘錄一部分廠商)到多種機型的種類繁多面向移動環境的網絡功能服務得到了充實,智能手機晶振的市場占有率相當大,形成了一定的市場.另外,還有配備PlamOS和WindowsMobileforPocketPC等的機型,以及配備SymbianOS和WindowsMobileforSmartPhone等智能手機專用操作系統的機型.像這樣安裝在國外智能手機上的OS,和PC一樣是一般的技術由于使用的情況較多,即使通信運營商不同也具有廣泛的兼容性,因此應用程序等的技術開發和競爭環境.

3.日本智能手機的發展藍圖

2006年,無線網絡根據IMT-2000提高了第三代通信速度,被稱為3.5代進入寬帶時代.第3.5代使用與第3代相同的通信基礎設施,可能的"高速數據包傳輸技術"的實用化.作為高速數據包傳送技術,NTTdocomo和軟件包移動最大下行速度為3.6Mbps的HSDPA,KDDI最大下行速度為3.1Mbps的CDMA20001xEV-DORev.A已經職業化了.

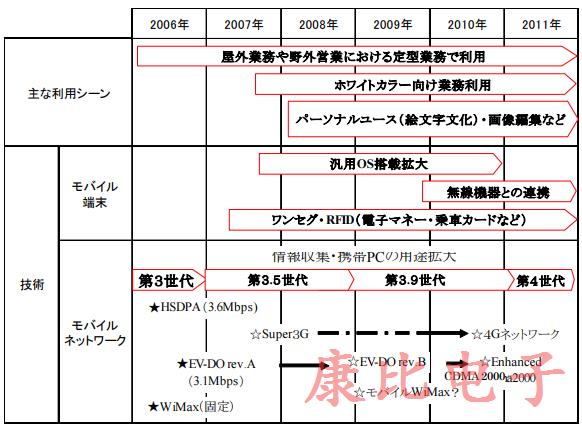

日本智能手機路線圖

(1)HSDPA方式

HSDPA是W-CDMA的快速通信標準.W-CDMA是基站與終端通信時的基礎控制從地面站發送的電波的輸出,電波狀況好時控制弱電波,電波狀況不好時控制強電發送波浪,保持到達終端的電波的強度不變.與此相對,HSDPA保持從基站發送的電波的輸出一定,根據電波的狀況高速調制方法通過自動選擇表達式和編碼方法來提高速度.具體來說,在電波狀況良好的情況下自動調整傳輸速度,以便在傳輸速度較慢的情況下進行連續通信.此速率控制每0.002秒進行一次,并始終保持最佳的通信質量."適當應調制•符號化(2個調制方式的切換)","Node-BScheduling(根據電波狀況調整信息量)","Hybrid-ARQ"(高效的數據包糾錯)三要素技術.

(2)EV―DORev.A方式

EV-DORev.A是高通公司開發的稱為CDMA20001xEV-DO的高速數據通信標準的后續標準.EV-DO的DO是DataOnly的意思,不進行聲音的交換,只進行數據的交換.

石英晶振特征性的改良點有"速度的提高(自適應調制編碼的高度化)","多播對應(1對多的通信)","QoS對應(通信速度,數據的品質保證)".

(3)今后通信方式的動向

2010年將開始提供第3.9代(Super3G)服務,通信速度下降至最大100Mbps以上,與現在相比速度要快得多.在技術上,原封不動地使用現行的頻帶,在無線訪問方式上使用OFDMA.中所述的工具,調整墻的布局和幾何形狀.另外,還組成了無線LAN等使用的多個天線,利用稱為MIMO的無線通信技術,以提高數據發送和接收的帶寬.這些是第4代的手機中可能采用的技術.

而且,預定在2012～2015年左右提供服務的第4代比現行的帶寬5MHz貼片晶振要高得多.據說使用高帶寬100MHz左右,下行速度最多可達1Gbps.實際上,NTTDoCoMo的報道發表資料顯示,無線接入方式為VSF-SpreadOFDM,頻帶寬度為100MHz使用,從2003年5月開始進行室外實驗.室外實驗結果,2004年8月為1Gbps,2005年12月成功傳輸了2.5Gbps的數據包信號,2006年12月成功傳輸了5Gbps的數據包信號.

4.智能手機中使用的水晶裝置及其用途

第在3.9代中,與現在的第3.5代相比,通信速度加快,但是由于通信相關的技術沒有大的變化,因此可以認為,有源晶振水晶裝置所要求的性能也沒有大的變化.但是在第四代,隨著速度的提高,使用無線通信的應用程序的內置也將增加.與此同時,作為各應用程序動作用基準信號源的水晶裝置,預計①終端的多功能化帶來的小型化•薄型化,②以提高通信質量為目的的頻率的高精度化•低噪音化,③通信數據量的增加•圖像的高品質化帶來的高頻化,④電池的長壽命化帶來的低消費電流化等要求將會越來越高.

用途	頻率
電腦用	14.318MHZ軸
觸摸屏（圖像處理）	27MHz
視頻（圖像處理）	27MHz
單波段（調諧器）+SAW篩選器（LT）	32個•36MHz
音樂播放	24MHz
USB端口	12•24個•30個•48MHZ軸
相機（圖像處理）	12MHz
GPS	16.368•16.8•26•33.6 MHZ軸
RFID（電子貨幣，乘車卡等）	13.56•27.12 MHZ軸
射頻	19.2•26MHz
時鐘脈沖	32.768k代表Hz
時鐘（用于應用程序的微型計算機）	12•24MHZ軸
射頻SAW濾鏡（相機，光學濾鏡）	-
藍牙	26MHZ軸
Wi-Fi支持	40MHz

用于智能手機的水晶設備

5.結論

日本市場的智能手機的普及,通信速度的高速化,手機運營商各公司的平臺的統合,通用OS的搭載機種的擴大,應用軟件的擴大等課題堆積如山.當這些問題得到解決時,日本一般認為,智能手機在市場上也會爆發性地普及,形成一定的市場.另外,智能手機已經在普在其他海外,面向商務用戶的機種很多,但是在日本,不僅面向商務用戶,它還可能為以娛樂為中心的用戶提供更多功能.同時進口晶振的用量逐漸增長.特別是視頻和聲音隨著聲音等豐富內容的普及,智能手機的普及,更加特殊化為豐富內容的服務中所述修改相應參數的值.因此,在智能手機市場中,日本市場的新動向?qū)⒁I世界的新城市是不是形成了場技術.
