加高電子(H.ELE.)是晶振,石英晶振,有源晶振,壓控振蕩器頻率組件的專業制造商，成立于1976年，藉由與日本DAISHINKU（KDS晶振）株式會社的合作，引進日本精密制程、產品設計技術及講究的質量管理工法，進而累積扎實的研發能力。我們擁有廣泛的產品規格及客制化服務，應用范圍涵蓋日常消費產品 (如:網絡與通訊產品、智能家庭和個人計算機)、高階工業產品和車用電子。

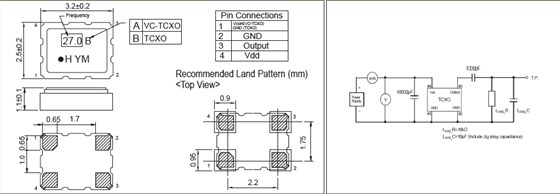

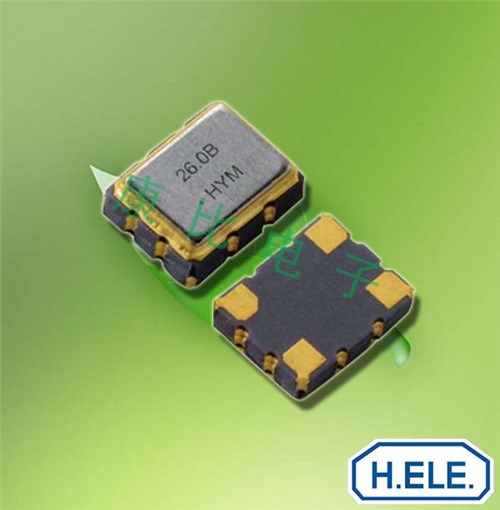

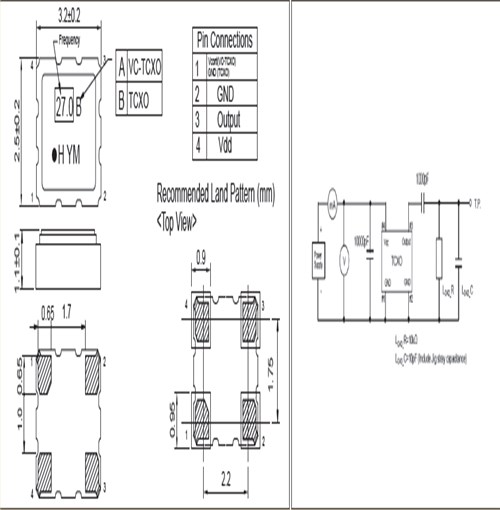

加高晶振,貼片晶振,HSB321S晶振,3225mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。加高晶振環保方針：

確實遵循RoHS （歐盟電子電機產品有害物質禁限用指令)、SONY 技術標準文件(SS-00259)及其他法規與客戶要求。推動環境教育活動,持續強化全員及供貨商的環保觀念及認知，重視無有害物質的產品及生產過程,致力推動設計綠色產品。

HELE加高晶振集團減少污染物排放，對不可再生的資源進行有效利用。減少廢物的產生，對其排放的責任進行有效管理，有效地使用能源。通過設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全。提供安全使用和廢置我們的產品的信息，對環境有重大健康安全和環境的運營現狀進行糾正。加高晶振,貼片晶振,HSB321S晶振.
