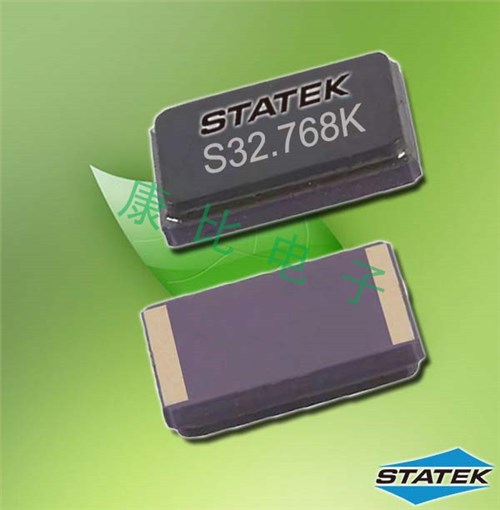

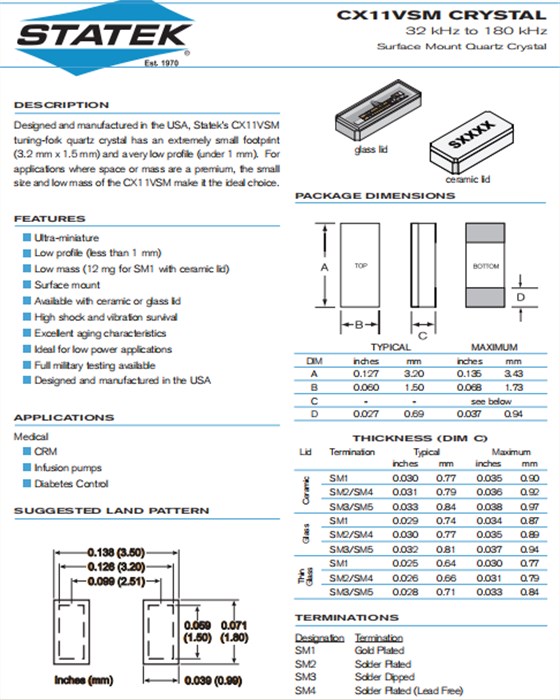

STATEK晶振,石英貼片晶振,CX11VSM晶振.小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
1970年,Statek無源晶振公司開創了石英計時元件小型化技術,革新了頻率控制行業.今天,Statek在設計和制造超微型石英晶體,振蕩器和傳感器方面延續了創新的傳統.自成立以來,Statek一直是創新,服務和質量的代名詞.所有產品都是在美國設計制造和測試的.
晶振的真空封裝技術:是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使高精度晶振組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.
|

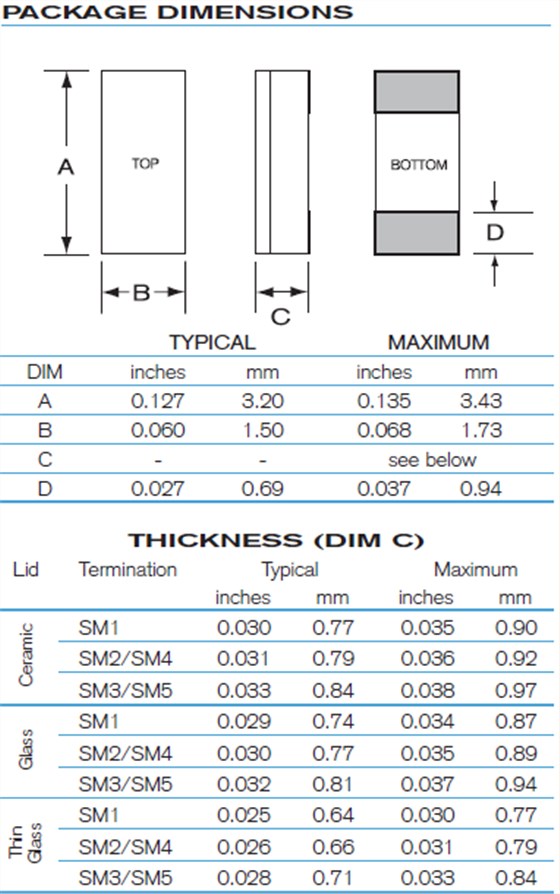

Statek晶振 |
單位 |
CX11VSM晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55℃~+125℃ |
裸存 |
|
工作溫度 |
T_use |
-10℃~+70℃ -40℃~+85℃ -55℃~+125℃ |
標準溫度 |
|
激勵功率 |
DL |
1.0μW Max. |
推薦:10μW |
|
頻率公差 |
f_— l |
±20ppm ±100ppm |
+25°C對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://www.premieremedcenter.com/
|
|
頻率溫度特征 |
f_tem |
30 × 10-6，±50 × 10-6 |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
9.0pF |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管石英晶體產品設計可小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
PCB設計指導
(1)理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2)在設計時請參考相應的推薦封裝.
(3)在使用焊料助焊劑時,按JIS標準(JISC60068-2-20/IEC60,068-2-20).來使用.
(4)請按JIS標準(JISZ3282,Pb含量1000ppm,0.1wt%或更少)來使用無鉛焊料.
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些32.768K晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度:溫度:+15°C至+35°C,濕度25%RH至85%RH(請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容).
(2)請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
