相對于現在的科技的而言,電子元件是現在最不可缺少的,沒有它的存在,一切給我們的生活帶來便利的電子產品都是浮云,電子元件是成就了所有電子產品的生存的支柱,是電子電路中的基本元素,通常是個別封裝,并具有兩個或以上的引線或金屬接點,電子元件須相互連接以構成一個具有特定功能的電子電路,例如:放大器、無線電接收機、振蕩器等下面要給大家介紹的各種晶振,貼片晶振,石英晶體振蕩器等.而連接電子元件常見的方式之一是焊接到印刷電路板上.
據報道說華為將會在IFA展會上正式推出麒麟980芯片,這將是世界上第一枚商用的7nm 智能手機芯片,此次麒麟980處理器基于7nm制程,擁有更好的性能和功耗表現。主流的10nm工藝,全新的7nm工藝可以在同晶體管數目下降低芯片面積,提升20%性能,降低40%功耗。
芯片是指內含集成電路的硅片,體積很小,常常是計算機或其他電子設備的一部分,而每一個芯片的體內都會使用到一顆石英晶振,芯片本身屬于大規模集成電路相當于好多部件的協同工作需要給他們提供一個先后工作的時序安排這個時間是由晶振提供的。
晶振提供的是時鐘頻率信號。數字信號的時序以及同步都需要準確的時鐘頻率信號做參考。晶振相當于人體的心臟,CPU處理芯片相當于人的大腦,沒有心臟,大腦無法控制各項操作,可見晶振的重要性.當然這里所指的“晶振”太過于廣泛,晶振的分類有多種,按材料就可可分為陶瓷晶振和石英晶振兩個分類.同時按照性能又可分為無源晶振系列以及有源晶振系列.
無源晶振是需要借助于時鐘電路才能產生振蕩信號,自身無法振蕩起來 無源晶振需要用DSP片內的振蕩器,在datasheet上有建議的連接方法。無源晶振沒有電壓的問題,信號電平是可變的,也就是說是根據起振電路來決定的.

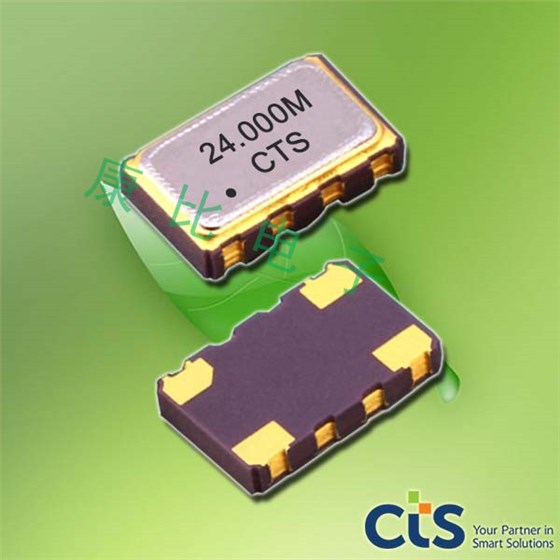

有源晶振有4只引腳是一個完整的振蕩器,里面除了石英晶振外,還有晶體管和阻容元件。有源晶振不需要DSP的內部振蕩器,信號質量好,比較穩定,而且連接方式相對簡單(主要是做好電源濾波,通常使用一個電容和電感構成的PI型濾波網絡,輸出端用一個小阻值的電阻過濾信號即可),不需要復雜的配置電路。
有源晶振具備精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5V,高穩定性,低抖動,低功耗等特點.給智能手機芯片提供了更好的性能和功耗表現.
關于麒麟980的細節,有消息人士稱,麒麟980將采用八核心設計,由4個Cortex-A77內核加上4個Cortex-A55小內核組成,最高主頻可以達到2.8GHz,與10納米芯片相比至少性能提升了 20%,功耗減少40%,同時可能將包含華為自研的GPU。隨著智能手機的使用率以及越高的性能,將會出世更多的高性能的石英晶振以及的芯片等.
